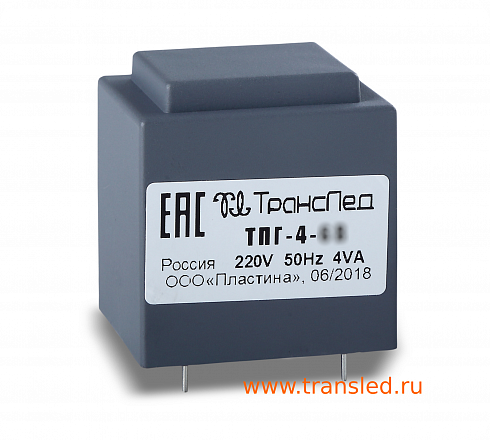

Трансформатор ТПГ-4 - основное изображение

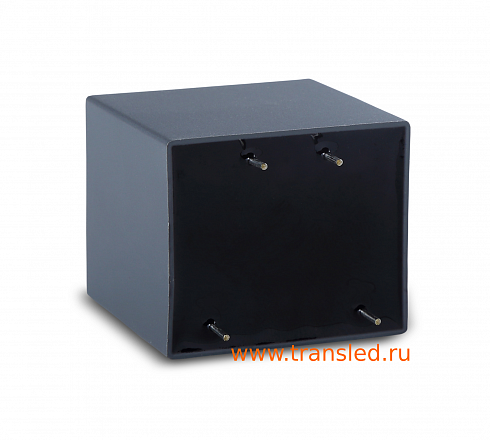

Трансформатор ТПГ-4

Максимальная выходная мощность: 4 Вт
Габаритные размеры: 32,3х27,4х34,6 мм
Ток холостого хода, не более: 0.02 А

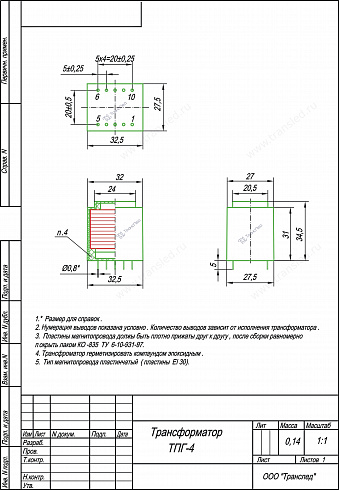

Чертёж

3D модели

Сертификаты

Описание

Характеристики

Условия доставки

3D модели

Трансформатор ТПГ-4

Электрические характеристики
Максимальная выходная мощность:

4 Вт
Частота:

50 Гц
Фазность:

однофазный
Климатическое исполнение:

герметизированный
Ток холостого хода, не более:

0.02 А

Масса-габаритные характеристики
Масса:

0.14 кг
Габаритные размеры:

32,3х27,4х34,6 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI-106х17 / EI 30
Монтаж:

печатный

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Трансформатор ТПГ-4

Электрические характеристики
Максимальная выходная мощность:

4 Вт
Частота:

50 Гц
Фазность:

однофазный
Климатическое исполнение:

герметизированный
Ток холостого хода, не более:

0.02 А

Масса-габаритные характеристики
Масса:

0.14кг
Габаритные размеры:

32,3х27,4х34,6мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI-106х17 / EI 30
Монтаж:

печатный

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Типономинал	Выходное напряжение, В (номинальная нагрузка)	Выходное напряжение, В (холостой ход)	Номера выводов вторичных обмоток	Ток номинальной нагрузки
ТПГ-4-3в	3	-	7-9	1.33	729 руб − +
ТПГ-4-6В	6	10,8	7-9	0.6	729 руб − +
ТПГ-4-9в	9	14	7-9	0.44	729 руб − +
ТПГ-4-12в	12	18,4	7-9	0.33	729 руб − +
ТПГ-4-15в	15	23	7-9	0.26	729 руб − +
ТПГ-4-2х3в	3; 3	4,1; 4,2	6-7;9-10	0.66; 0.66	743 руб − +
ТПГ-4-2х6в	6; 6	9; 9	6-7;9-10	0.33; 0.33	743 руб − +
ТПГ-4-2х9в	9; 9	-	6-7;9-10	0.22; 0.22	743 руб − +
ТПГ-4-2х12в	12; 12	18; 18	6-7;9-10	0.16; 0.16	743 руб − +
ТПГ-4-2х15в	15; 15	23; 23	6-7;9-10	0.13; 0.13	743 руб − +

ТПГ-4-3в

Выходное напряжение, В (номинальная нагрузка) : 3

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 7-9

Ток номинальной нагрузки: 1.33

729 руб

− +

ТПГ-4-6В

Выходное напряжение, В (номинальная нагрузка) : 6

Выходное напряжение, В (холостой ход): 10,8

Номера выводов вторичных обмоток: 7-9

Ток номинальной нагрузки: 0.6

729 руб

− +

ТПГ-4-9в

Выходное напряжение, В (номинальная нагрузка) : 9

Выходное напряжение, В (холостой ход): 14

Номера выводов вторичных обмоток: 7-9

Ток номинальной нагрузки: 0.44

729 руб

− +

ТПГ-4-12в

Выходное напряжение, В (номинальная нагрузка) : 12

Выходное напряжение, В (холостой ход): 18,4

Номера выводов вторичных обмоток: 7-9

Ток номинальной нагрузки: 0.33

729 руб

− +

ТПГ-4-15в

Выходное напряжение, В (номинальная нагрузка) : 15

Выходное напряжение, В (холостой ход): 23

Номера выводов вторичных обмоток: 7-9

Ток номинальной нагрузки: 0.26

729 руб

− +

ТПГ-4-2х3в

Выходное напряжение, В (номинальная нагрузка) : 3; 3

Выходное напряжение, В (холостой ход): 4,1; 4,2

Номера выводов вторичных обмоток: 6-7;9-10

Ток номинальной нагрузки: 0.66; 0.66

743 руб

− +

ТПГ-4-2х6в

Выходное напряжение, В (номинальная нагрузка) : 6; 6

Выходное напряжение, В (холостой ход): 9; 9

Номера выводов вторичных обмоток: 6-7;9-10

Ток номинальной нагрузки: 0.33; 0.33

743 руб

− +

ТПГ-4-2х9в

Выходное напряжение, В (номинальная нагрузка) : 9; 9

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 6-7;9-10

Ток номинальной нагрузки: 0.22; 0.22

743 руб

− +

ТПГ-4-2х12в

Выходное напряжение, В (номинальная нагрузка) : 12; 12

Выходное напряжение, В (холостой ход): 18; 18

Номера выводов вторичных обмоток: 6-7;9-10

Ток номинальной нагрузки: 0.16; 0.16

743 руб

− +

ТПГ-4-2х15в

Выходное напряжение, В (номинальная нагрузка) : 15; 15

Выходное напряжение, В (холостой ход): 23; 23

Номера выводов вторичных обмоток: 6-7;9-10

Ток номинальной нагрузки: 0.13; 0.13

743 руб

− +
