Трансформатор ТПА-320

  • Максимальная выходная мощность: 320 Вт
  • Габаритные размеры: 120х100х133 мм

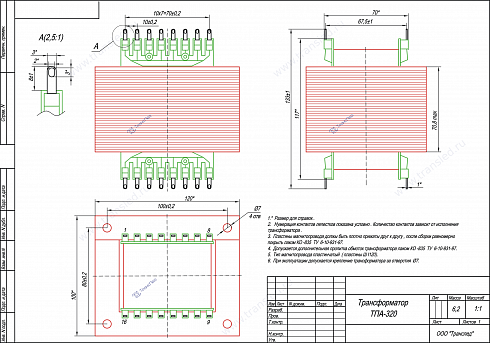

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Трансформаторы открытого исполнение максимальной выходной мощностью до 320 ВА.

Стоимость указана за стандартные трансформаторы с выводами на лепестки.

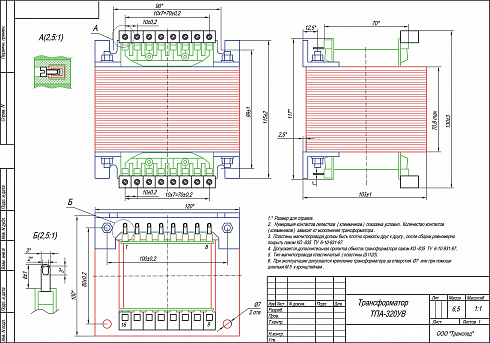

Возможно изготовление с монтажными уголками и винтовыми зажимами - чертеж  ТПА-320УВ, стоимость уточняйте у менеджера.


  • Электрические характеристики

  • Максимальная выходная мощность:

    320 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения
  • Масса-габаритные характеристики

  • Масса:

    6.2 кг

  • Габаритные размеры:

    120х100х133 мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EI 120

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Трансформаторы открытого исполнение максимальной выходной мощностью до 320 ВА.

Стоимость указана за стандартные трансформаторы с выводами на лепестки.
Возможно изготовление с монтажными уголками и винтовыми зажимами - чертеж  ТПА-320УВ, стоимость уточняйте у менеджера.


  • Электрические характеристики

  • Максимальная выходная мощность:

    320 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения
  • Масса-габаритные характеристики

  • Масса:

    6.2кг

  • Габаритные размеры:

    120х100х133мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EI 120

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТПА-320-2х12в 12; 12 - 9-10;12-13 13.3; 13.3
11627 руб
− +
ТПА-320-2х15в 15; 15 - 9-10;12-13 10.6; 10.6
11627 руб
− +
ТПА-320-2х18в 18; 18 - 9-10;12-13 8.8; 8.8
11627 руб
− +
ТПА-320-2х24в 24; 24 - 9-10;12-13 6.6; 6.6
11627 руб
− +
ТПА-320-2х12в
Выходное напряжение, В (номинальная нагрузка) : 12; 12
Выходное напряжение, В (холостой ход): -
Номера выводов вторичных обмоток: 9-10;12-13
Ток номинальной нагрузки: 13.3; 13.3
11627 руб
− +
ТПА-320-2х15в
Выходное напряжение, В (номинальная нагрузка) : 15; 15
Выходное напряжение, В (холостой ход): -
Номера выводов вторичных обмоток: 9-10;12-13
Ток номинальной нагрузки: 10.6; 10.6
11627 руб
− +
ТПА-320-2х18в
Выходное напряжение, В (номинальная нагрузка) : 18; 18
Выходное напряжение, В (холостой ход): -
Номера выводов вторичных обмоток: 9-10;12-13
Ток номинальной нагрузки: 8.8; 8.8
11627 руб
− +
ТПА-320-2х24в
Выходное напряжение, В (номинальная нагрузка) : 24; 24
Выходное напряжение, В (холостой ход): -
Номера выводов вторичных обмоток: 9-10;12-13
Ток номинальной нагрузки: 6.6; 6.6
11627 руб
− +
