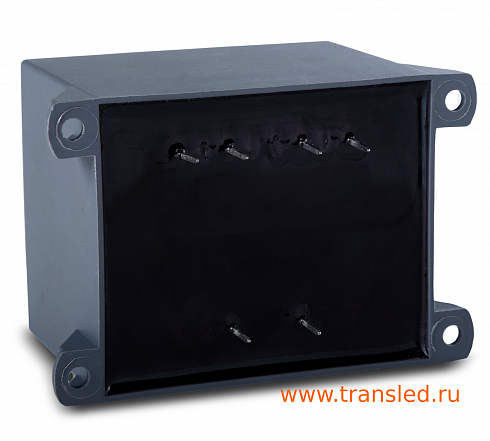

Трансформатор ТПГ-139 - основное изображение

Трансформатор ТПГ-139

Максимальная выходная мощность: 50 Вт
Габаритные размеры: 88х59х69 мм

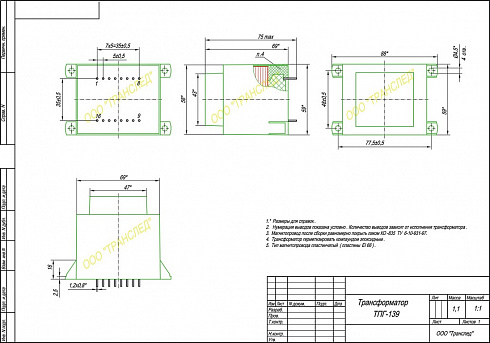

Чертёж

3D модели

Сертификаты

Описание

Характеристики

Условия доставки

3D модели

Трансформатор ТПГ-139

Электрические характеристики
Максимальная выходная мощность:

50 Вт
Частота:

50 Гц
Фазность:

однофазный
Климатическое исполнение:

герметизированный

Масса-габаритные характеристики
Масса:

1.1 кг
Габаритные размеры:

88х59х69 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

EI 66
Монтаж:

печатный

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Трансформатор ТПГ-139

Электрические характеристики
Максимальная выходная мощность:

50 Вт
Частота:

50 Гц
Фазность:

однофазный
Климатическое исполнение:

герметизированный

Масса-габаритные характеристики
Масса:

1.1кг
Габаритные размеры:

88х59х69мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

EI 66
Монтаж:

печатный

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Типономинал	Выходное напряжение, В (номинальная нагрузка)	Выходное напряжение, В (холостой ход)	Номера выводов вторичных обмоток	Ток номинальной нагрузки
ТПГ-139-6В	6	-	5-3	8.3	1727 руб − +
ТПГ-139-9В	9	-	5-3	5.5	1727 руб − +
ТПГ-139-12В	12	-	5-3	4.2	1727 руб − +
ТПГ-139-15В	15	-	5-3	3.3	1727 руб − +
ТПГ-139-2х6В	6; 6	-	8-6;3-1	4.2; 4.2	1741 руб − +
ТПГ-139-2х9В	9; 9	-	8-6;3-1	2.7; 2.7	1741 руб − +
ТПГ-139-2х12В	12; 12	-	8-6;3-1	2.1; 2.1	1741 руб − +
ТПГ-139-2х15В	15; 15	-	8-6;3-1	1.6; 1.6	1741 руб − +

ТПГ-139-6В

Выходное напряжение, В (номинальная нагрузка) : 6

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 5-3

Ток номинальной нагрузки: 8.3

1727 руб

− +

ТПГ-139-9В

Выходное напряжение, В (номинальная нагрузка) : 9

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 5-3

Ток номинальной нагрузки: 5.5

1727 руб

− +

ТПГ-139-12В

Выходное напряжение, В (номинальная нагрузка) : 12

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 5-3

Ток номинальной нагрузки: 4.2

1727 руб

− +

ТПГ-139-15В

Выходное напряжение, В (номинальная нагрузка) : 15

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 5-3

Ток номинальной нагрузки: 3.3

1727 руб

− +

ТПГ-139-2х6В

Выходное напряжение, В (номинальная нагрузка) : 6; 6

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 8-6;3-1

Ток номинальной нагрузки: 4.2; 4.2

1741 руб

− +

ТПГ-139-2х9В

Выходное напряжение, В (номинальная нагрузка) : 9; 9

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 8-6;3-1

Ток номинальной нагрузки: 2.7; 2.7

1741 руб

− +

ТПГ-139-2х12В

Выходное напряжение, В (номинальная нагрузка) : 12; 12

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 8-6;3-1

Ток номинальной нагрузки: 2.1; 2.1

1741 руб

− +

ТПГ-139-2х15В

Выходное напряжение, В (номинальная нагрузка) : 15; 15

Выходное напряжение, В (холостой ход): -

Номера выводов вторичных обмоток: 8-6;3-1

Ток номинальной нагрузки: 1.6; 1.6

1741 руб

− +
