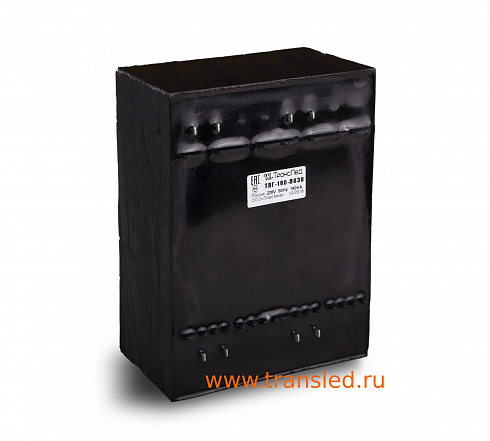

Трансформатор ТПГ-190

  • Максимальная выходная мощность: 240 Вт
  • Габаритные размеры: 142х105х70 мм
  • Ток холостого хода, не более: 0.12 А

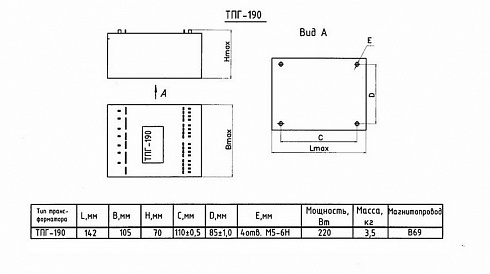

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Трансформатор ТПГ-190 - это герметизированное компаундом исполнение трансформатора ТПК-190 на витом магнитопроводе.
Номинальная мощность стандартных номиналов 180-190 Вт. По техническому заданию заказчика возможно изготовление трансформаторов с другими электрическими параметрами в пределах габаритной мощности 240 Вт.
  • Электрические характеристики

  • Максимальная выходная мощность:

    240 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    герметизированный

  • Ток холостого хода, не более:

    0.12 А
  • Масса-габаритные характеристики

  • Масса:

    3.5 кг

  • Габаритные размеры:

    142х105х70 мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    Б 69

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Трансформатор ТПГ-190 - это герметизированное компаундом исполнение трансформатора ТПК-190 на витом магнитопроводе.
Номинальная мощность стандартных номиналов 180-190 Вт. По техническому заданию заказчика возможно изготовление трансформаторов с другими электрическими параметрами в пределах габаритной мощности 240 Вт.
  • Электрические характеристики

  • Максимальная выходная мощность:

    240 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    герметизированный

  • Ток холостого хода, не более:

    0.12 А
  • Масса-габаритные характеристики

  • Масса:

    3.5кг

  • Габаритные размеры:

    142х105х70мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    Б 69

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТПГ-190-008 12; 12 12.7; 12.7 6-8 ; 6'-8' 7.9; 7.9
9571 руб
− +
ТПГ-190-024 5.25; 5.25 5.65; 5.65 6-8 ; 6'-8' 18; 18
9571 руб
− +
ТПГ-190-034 30; 30 32; 32 6-8 ; 6'-8' 3; 3
9571 руб
− +
ТПГ-190-038 110; 110 115; 115 6-8 ; 6'-8' 1; 1
9571 руб
− +
ТПГ-190-040 21; 21 21.75; 21.75 6-8 ; 6'-8' 4.5; 4.5
9571 руб
− +
ТПГ-190-044 110; 110 116.5; 116.5 6-8 ; 6'-8' 0.8; 0.8
9571 руб
− +
ТПГ-190-008
Выходное напряжение, В (номинальная нагрузка) : 12; 12
Выходное напряжение, В (холостой ход): 12.7; 12.7
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 7.9; 7.9
9571 руб
− +
ТПГ-190-024
Выходное напряжение, В (номинальная нагрузка) : 5.25; 5.25
Выходное напряжение, В (холостой ход): 5.65; 5.65
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 18; 18
9571 руб
− +
ТПГ-190-034
Выходное напряжение, В (номинальная нагрузка) : 30; 30
Выходное напряжение, В (холостой ход): 32; 32
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 3; 3
9571 руб
− +
ТПГ-190-038
Выходное напряжение, В (номинальная нагрузка) : 110; 110
Выходное напряжение, В (холостой ход): 115; 115
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 1; 1
9571 руб
− +
ТПГ-190-040
Выходное напряжение, В (номинальная нагрузка) : 21; 21
Выходное напряжение, В (холостой ход): 21.75; 21.75
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 4.5; 4.5
9571 руб
− +
ТПГ-190-044
Выходное напряжение, В (номинальная нагрузка) : 110; 110
Выходное напряжение, В (холостой ход): 116.5; 116.5
Номера выводов вторичных обмоток: 6-8 ; 6'-8'
Ток номинальной нагрузки: 0.8; 0.8
9571 руб
− +
