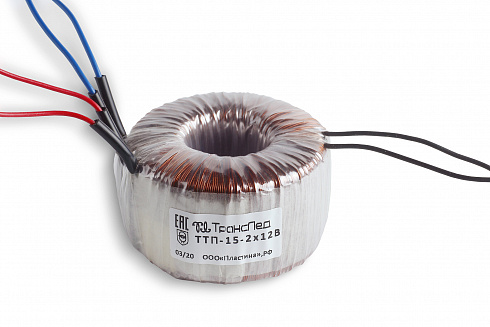

Трансформатор ТТП-15

  • Максимальная выходная мощность: 15 Вт

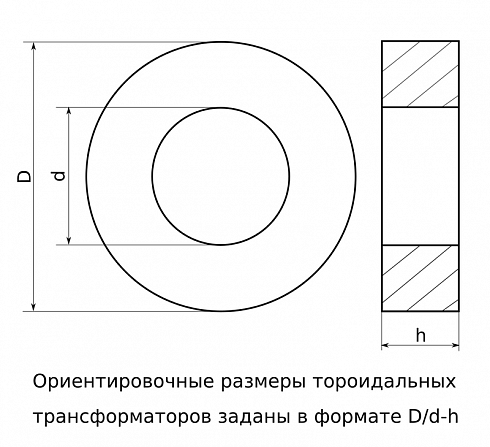

  • Габаритные размеры: 54/18-34 мм
  • Ток холостого хода, не более: 0.003 А

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Тороидальный трансформатор напряжения габаритной мощностью 15 Вт, применяется в электроприборах и радиоаппаратуре.
Для данной модели представлен широкий ряд стандартных типономиналов. Возможно изготовление трансформаторов с вашими электрическими характеристиками.
Крепеж в комплект не входит, но может быть заказан дополнительно - согласуйте с менеджером.
  • Электрические характеристики

  • Максимальная выходная мощность:

    15 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.003 А
  • Масса-габаритные характеристики

  • Геометрия сердечника:

    тороидальная

  • Габаритные размеры:

    54/18-34 мм

  • Используемый тип магнитопровода:

    витой

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Тороидальный трансформатор напряжения габаритной мощностью 15 Вт, применяется в электроприборах и радиоаппаратуре.
Для данной модели представлен широкий ряд стандартных типономиналов. Возможно изготовление трансформаторов с вашими электрическими характеристиками.
Крепеж в комплект не входит, но может быть заказан дополнительно - согласуйте с менеджером.
  • Электрические характеристики

  • Максимальная выходная мощность:

    15 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.003 А
  • Масса-габаритные характеристики

  • Геометрия сердечника:

    тороидальная

  • Габаритные размеры:

    54/18-34мм

  • Используемый тип магнитопровода:

    витой

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТТП-15-6в 6 6.73 - 2.5
1104 руб
− +
ТТП-15-9в 9 10.1 - 1.67
1104 руб
− +
ТТП-15-12в 12 13.47 - 1.25
1104 руб
− +
ТТП-15-15в 15 16.83 - 1
1104 руб
− +
ТТП-15-18в 18 20.2 - 0.83
1104 руб
− +
ТТП-15-24в 24 26.93 - 0.63
1104 руб
− +
ТТП-15-2х6в 6; 6 6,73; 6,73 - 1.25; 1.25
1104 руб
− +
ТТП-15-2х9в 9; 9 10,1; 10,1 - 0.83; 0.83
1104 руб
− +
ТТП-15-2х12в 12; 12 13,47; 13,47 - 0.63; 0.63
1104 руб
− +
ТТП-15-2х15в 15; 15 16,83; 16,83 - 0.5; 0.5
1104 руб
− +
ТТП-15-2х18в 18; 18 20,2; 20,2 - 0.42; 0.42
1104 руб
− +
ТТП-15-220в 220 246.88 - 0.065
1104 руб
− +
ТТП-15-6в
Выходное напряжение, В (номинальная нагрузка) : 6
Выходное напряжение, В (холостой ход): 6.73
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 2.5
1104 руб
− +
ТТП-15-9в
Выходное напряжение, В (номинальная нагрузка) : 9
Выходное напряжение, В (холостой ход): 10.1
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 1.67
1104 руб
− +
ТТП-15-12в
Выходное напряжение, В (номинальная нагрузка) : 12
Выходное напряжение, В (холостой ход): 13.47
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 1.25
1104 руб
− +
ТТП-15-15в
Выходное напряжение, В (номинальная нагрузка) : 15
Выходное напряжение, В (холостой ход): 16.83
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 1
1104 руб
− +
ТТП-15-18в
Выходное напряжение, В (номинальная нагрузка) : 18
Выходное напряжение, В (холостой ход): 20.2
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.83
1104 руб
− +
ТТП-15-24в
Выходное напряжение, В (номинальная нагрузка) : 24
Выходное напряжение, В (холостой ход): 26.93
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.63
1104 руб
− +
ТТП-15-2х6в
Выходное напряжение, В (номинальная нагрузка) : 6; 6
Выходное напряжение, В (холостой ход): 6,73; 6,73
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 1.25; 1.25
1104 руб
− +
ТТП-15-2х9в
Выходное напряжение, В (номинальная нагрузка) : 9; 9
Выходное напряжение, В (холостой ход): 10,1; 10,1
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.83; 0.83
1104 руб
− +
ТТП-15-2х12в
Выходное напряжение, В (номинальная нагрузка) : 12; 12
Выходное напряжение, В (холостой ход): 13,47; 13,47
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.63; 0.63
1104 руб
− +
ТТП-15-2х15в
Выходное напряжение, В (номинальная нагрузка) : 15; 15
Выходное напряжение, В (холостой ход): 16,83; 16,83
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.5; 0.5
1104 руб
− +
ТТП-15-2х18в
Выходное напряжение, В (номинальная нагрузка) : 18; 18
Выходное напряжение, В (холостой ход): 20,2; 20,2
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.42; 0.42
1104 руб
− +
ТТП-15-220в
Выходное напряжение, В (номинальная нагрузка) : 220
Выходное напряжение, В (холостой ход): 246.88
Номера выводов вторичных обмоток: -
Ток номинальной нагрузки: 0.065
1104 руб
− +
