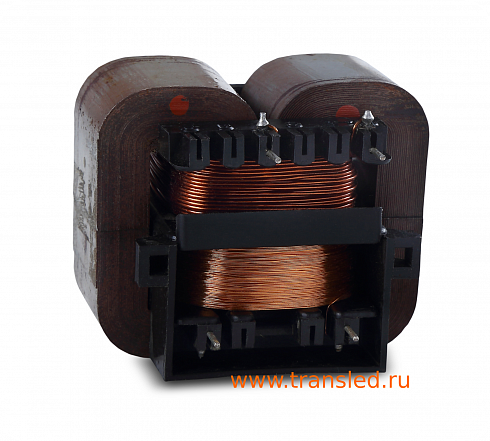

Трансформатор ТПК-15

  • Максимальная выходная мощность: 15 Вт
  • Габаритные размеры: 48х44х40.5 мм
  • Ток холостого хода, не более: 0.04 А

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Размеры, указанные со звездочкой на чертеже, являются справочными и могут незначительно варьироваться. Это связано с колебаниями размеров магнитопровода, используемого для производства трансформаторов: ширина варьируется от 40 до 44 мм, длина — от 48 до 49 мм.
  • Электрические характеристики

  • Максимальная выходная мощность:

    15 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.04 А
  • Масса-габаритные характеристики

  • Масса:

    0.35 кг

  • Габаритные размеры:

    48х44х40.5 мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    Г 25

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Размеры, указанные со звездочкой на чертеже, являются справочными и могут незначительно варьироваться. Это связано с колебаниями размеров магнитопровода, используемого для производства трансформаторов: ширина варьируется от 40 до 44 мм, длина — от 48 до 49 мм.
  • Электрические характеристики

  • Максимальная выходная мощность:

    15 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.04 А
  • Масса-габаритные характеристики

  • Масса:

    0.35кг

  • Габаритные размеры:

    48х44х40.5мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    Г 25

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТПК-15-001 6 7,2 6-9 2.5
1139 руб
− +
ТПК-15-002 9 10,8 6-9 1.7
1139 руб
− +
ТПК-15-003 12 14,4 6-9 1.3
1139 руб
− +
ТПК-15-004 6; 6 7,2; 7,2 6-7;9-10 1.3; 1.3
1153 руб
− +
ТПК-15-005 9; 9 10,8; 10,8 6-7;9-10 0.8; 0.8
1153 руб
− +
ТПК-15-006 12; 12 14,4; 14,4 6-7;9-10 0.6; 0.6
1153 руб
− +
ТПК-15-001
Выходное напряжение, В (номинальная нагрузка) : 6
Выходное напряжение, В (холостой ход): 7,2
Номера выводов вторичных обмоток: 6-9
Ток номинальной нагрузки: 2.5
1139 руб
− +
ТПК-15-002
Выходное напряжение, В (номинальная нагрузка) : 9
Выходное напряжение, В (холостой ход): 10,8
Номера выводов вторичных обмоток: 6-9
Ток номинальной нагрузки: 1.7
1139 руб
− +
ТПК-15-003
Выходное напряжение, В (номинальная нагрузка) : 12
Выходное напряжение, В (холостой ход): 14,4
Номера выводов вторичных обмоток: 6-9
Ток номинальной нагрузки: 1.3
1139 руб
− +
ТПК-15-004
Выходное напряжение, В (номинальная нагрузка) : 6; 6
Выходное напряжение, В (холостой ход): 7,2; 7,2
Номера выводов вторичных обмоток: 6-7;9-10
Ток номинальной нагрузки: 1.3; 1.3
1153 руб
− +
ТПК-15-005
Выходное напряжение, В (номинальная нагрузка) : 9; 9
Выходное напряжение, В (холостой ход): 10,8; 10,8
Номера выводов вторичных обмоток: 6-7;9-10
Ток номинальной нагрузки: 0.8; 0.8
1153 руб
− +
ТПК-15-006
Выходное напряжение, В (номинальная нагрузка) : 12; 12
Выходное напряжение, В (холостой ход): 14,4; 14,4
Номера выводов вторичных обмоток: 6-7;9-10
Ток номинальной нагрузки: 0.6; 0.6
1153 руб
− +
