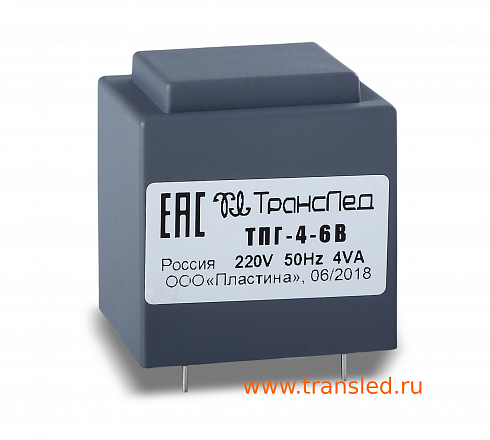

Трансформатор ТПГ-4-6В
628 руб.
ЦЕНА
0 - 69 шт.
628 руб.
ЦЕНА
70 - 499 шт.
598 руб.
ЦЕНА
500 - 999 шт.
568 руб.
ЦЕНА
от 1000 шт.
537 руб.
Сроки производства:
2-3 недели
–
+
Внимание!
Сайт не является публичной офертой - цены и сроки приведены для ознакомления.
НДС - включен в стоимость
Характеристики
Описание
3D модели
- Максимальная выходная мощность: 4 Вт
- Намотка: рядовая
- Входное напряжение: 220 В
- Номера выводов первичной обмотки: 1-5
- Частота: 50 Гц
- фазность: однофазный
- климатическое исполнение: герметизированный
- Выходное напряжение (номинальная нагрузка) : 6 В
- Выходное напряжение (холостой ход): 10,8 В
- Ток холостого хода не более: 0.02 А
- Масса: 0.14 Кг
- Габаритные размеры: 32,3х27,4х34,6 мм
- Используемый тип магнитопровода: пластина
- Типоразмер магнитопровода: ШI-106х17 / EI 30
- Монтаж: печатный
- Номера выводов вторичных обмоток: 7-9
- Ток номинальной нагрузки: 0.6 А
Трансформатор выходным напряжением 6 В, ток 0,6 А, максимальная выходная мощность 4 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.
Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)
Скачать посадочное место трансформатора (.pcblib)
Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
Заказать трансформатор с нужными параметрами
