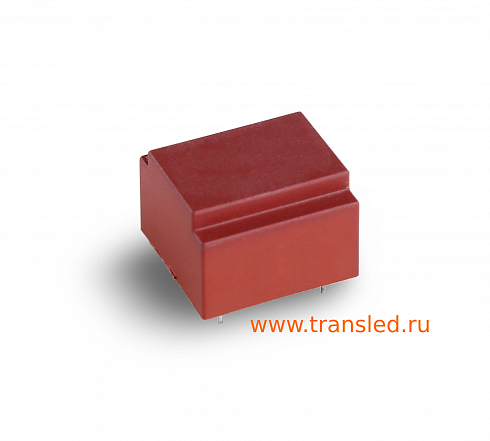

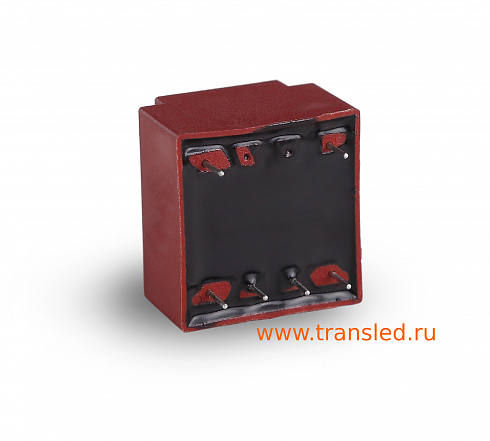

Трансформатор ТПГ-0,35

  • Максимальная выходная мощность: 0.35 Вт
  • Габаритные размеры: 23х22х15.5 мм

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Трансформатор мощностью 0,35 VA герметизированный, для печатного монтажа.

Обратите внимание, температура перегрева для данной модели +70°С.
  • Электрические характеристики

  • Максимальная выходная мощность:

    0.35 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    герметизированный
  • Масса-габаритные характеристики

  • Габаритные размеры:

    23х22х15.5 мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EE20-6

  • Монтаж:

    печатный

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Трансформатор мощностью 0,35 VA герметизированный, для печатного монтажа.

Обратите внимание, температура перегрева для данной модели +70°С.
  • Электрические характеристики

  • Максимальная выходная мощность:

    0.35 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    герметизированный
  • Масса-габаритные характеристики

  • Габаритные размеры:

    23х22х15.5мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EE20-6

  • Монтаж:

    печатный

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТПГ-0,35-6 6 9.8 6-7 0.0583
437 руб
− +
ТПГ-0,35-9 9 14.6 6-7 0.0389
437 руб
− +
ТПГ-0,35-12 12 19.5 6-7 0.0292
437 руб
− +
ТПГ-0,35-2х6 6; 6 9.8; 9.8 5-6; 7-8 0.0292; 0.0292
451 руб
− +
ТПГ-0,35-2х9 9; 9 14.6; 14.6 5-6; 7-8 0.0195; 0.0195
451 руб
− +
ТПГ-0,35-2х12 12; 12 19.5; 19.5 5-6; 7-8 0.146; 0.146
451 руб
− +
ТПГ-0,35-6
Выходное напряжение, В (номинальная нагрузка) : 6
Выходное напряжение, В (холостой ход): 9.8
Номера выводов вторичных обмоток: 6-7
Ток номинальной нагрузки: 0.0583
437 руб
− +
ТПГ-0,35-9
Выходное напряжение, В (номинальная нагрузка) : 9
Выходное напряжение, В (холостой ход): 14.6
Номера выводов вторичных обмоток: 6-7
Ток номинальной нагрузки: 0.0389
437 руб
− +
ТПГ-0,35-12
Выходное напряжение, В (номинальная нагрузка) : 12
Выходное напряжение, В (холостой ход): 19.5
Номера выводов вторичных обмоток: 6-7
Ток номинальной нагрузки: 0.0292
437 руб
− +
ТПГ-0,35-2х6
Выходное напряжение, В (номинальная нагрузка) : 6; 6
Выходное напряжение, В (холостой ход): 9.8; 9.8
Номера выводов вторичных обмоток: 5-6; 7-8
Ток номинальной нагрузки: 0.0292; 0.0292
451 руб
− +
ТПГ-0,35-2х9
Выходное напряжение, В (номинальная нагрузка) : 9; 9
Выходное напряжение, В (холостой ход): 14.6; 14.6
Номера выводов вторичных обмоток: 5-6; 7-8
Ток номинальной нагрузки: 0.0195; 0.0195
451 руб
− +
ТПГ-0,35-2х12
Выходное напряжение, В (номинальная нагрузка) : 12; 12
Выходное напряжение, В (холостой ход): 19.5; 19.5
Номера выводов вторичных обмоток: 5-6; 7-8
Ток номинальной нагрузки: 0.146; 0.146
451 руб
− +
