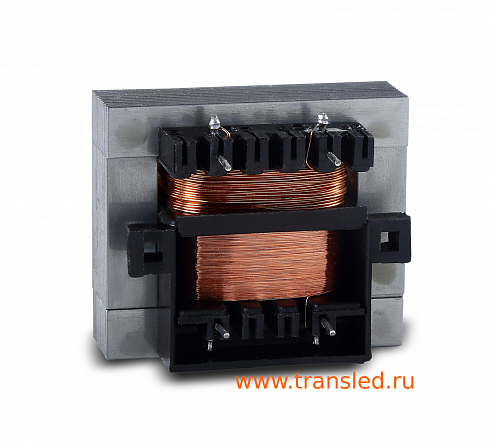

Трансформатор ТП-331
Описание
Характеристики
3D модели
Трансформатор 3вт для печатного монтажа.
Эта модель пришла на смену ТП-321 и повторяет его типономиналы, однако посадочные места отличаются.
Трансформатор ТП-331 отличает доработанный каркас, позволяющий устанавливать два вида предохранителей.
Выводы трансформатора напряжения выполнены из проволоки, которая не окисляется и не требует облуживания при пайке. Разделённый каркас под первичную и вторичную обмотки с защитой выводов высокого напряжения обеспечивает надежную изоляцию обмоток.
Эта модель пришла на смену ТП-321 и повторяет его типономиналы, однако посадочные места отличаются.
Трансформатор ТП-331 отличает доработанный каркас, позволяющий устанавливать два вида предохранителей.
Выводы трансформатора напряжения выполнены из проволоки, которая не окисляется и не требует облуживания при пайке. Разделённый каркас под первичную и вторичную обмотки с защитой выводов высокого напряжения обеспечивает надежную изоляцию обмоток.
- Фазность: однофазный
- Климатическое исполнение: открытого исполнения
- Максимальная выходная мощность: 3 Вт
- Ток холостого хода, не более: 0.02 А
- Масса: 0.135
- Габаритные размеры: 42х35х28
- Используемый тип магнитопровода: пластина
- Типоразмер магнитопровода: EI 42х11 (ШI-14бх11)
- Монтаж: печатный
- Частота: 50 Гц
Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)
Скачать посадочное место трансформатора (.pcblib)

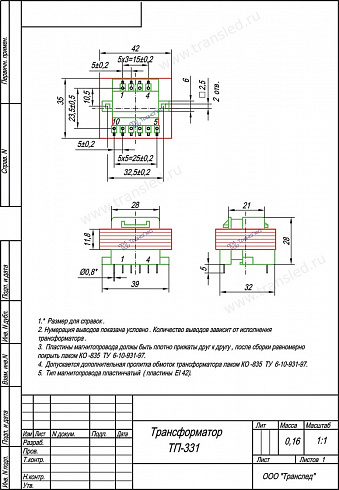

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
Заказать трансформатор с нужными параметрами
Типонаминал | Выходное напряжение (номинальная нагрузка) | Выходное напряжение (холостой ход) | Номера выводов вторичных обмоток | Ток номинальной нагрузки | Кол-во | Купить / Сравнить |
---|---|---|---|---|---|---|
ТП-331-6в | 6 | 9,9 | 6-9 | 0.5 |
432 руб.
–
+
|
|
ТП-331-9в | 9 | 13 | 6-9 | 0.33 |
432 руб.
–
+
|
|
ТП-331-12в | 12 | 18,1 | 6-9 | 0.25 |
432 руб.
–
+
|
|
ТП-331-2х6в | 6; 6 | 8,6; 9 | 5-6;8-9 | 0.25; 0.25 |
446 руб.
–
+
|
|
ТП-331-2х9в | 9; 9 | 12,6; 13,3 | 5-6;8-9 | 0.16; 0.16 |
446 руб.
–
+
|
|
ТП-331-2х12 | 12; 12 | 17,1; 17,9 | 5-6;8-9 | 0.13; 0.13 |
446 руб.
–
+
|
