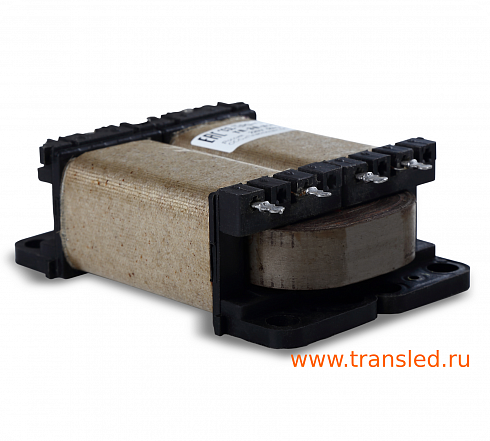

Трансформатор ТП-30 - миниатюра 1

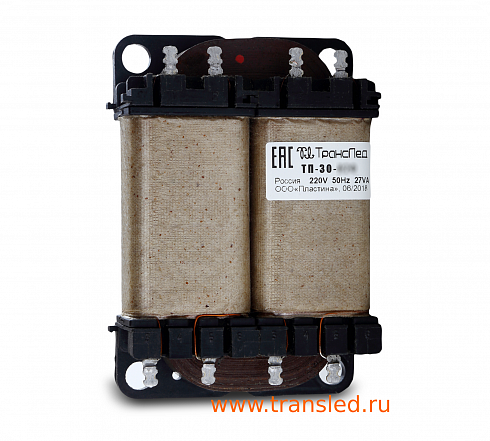

Трансформатор ТП-30 - миниатюра 2

Трансформатор ТП-30

  • Максимальная выходная мощность: 27 Вт
  • Габаритные размеры: 99х70х31 мм
  • Ток холостого хода, не более: 0.025 А

Чертёж

3D модели

Сертификаты

Описание
Характеристики
Условия доставки
3D модели
Трансформатор ТП-30
  • Электрические характеристики

  • Максимальная выходная мощность:

    27 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.025 А
  • Масса-габаритные характеристики

  • Масса:

    0.6 кг

  • Габаритные размеры:

    99х70х31 мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    ПЛР 16х12,5

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Трансформатор ТП-30
  • Электрические характеристики

  • Максимальная выходная мощность:

    27 Вт

  • Частота:

    50 Гц

  • Фазность:

    однофазный

  • Климатическое исполнение:

    открытого исполнения

  • Ток холостого хода, не более:

    0.025 А
  • Масса-габаритные характеристики

  • Масса:

    0.6кг

  • Габаритные размеры:

    99х70х31мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    ПЛР 16х12,5

  • Монтаж:

    навесной

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.

Типономинал Выходное напряжение, В (номинальная нагрузка) Выходное напряжение, В (холостой ход) Номера выводов вторичных обмоток Ток номинальной нагрузки
ТП-30-2 15; 15 18,3; 18,3 3-7;3'-7' 0.7; 0.7
2009 руб
− +
ТП-30-7 9; 9; 1,6; 1,6 11; 11; 1,7; 1,7 3-4;3'-4';5-6;5'-6' 1.05; 1.05; 0.03; 0.03
2037 руб
− +
ТП-30-8 5,9; 5,9 6,55; 6,55 3-6;3'-6' 1.8; 1.8
2009 руб
− +
ТП-30-2
Выходное напряжение, В (номинальная нагрузка) : 15; 15
Выходное напряжение, В (холостой ход): 18,3; 18,3
Номера выводов вторичных обмоток: 3-7;3'-7'
Ток номинальной нагрузки: 0.7; 0.7
2009 руб
− +
ТП-30-7
Выходное напряжение, В (номинальная нагрузка) : 9; 9; 1,6; 1,6
Выходное напряжение, В (холостой ход): 11; 11; 1,7; 1,7
Номера выводов вторичных обмоток: 3-4;3'-4';5-6;5'-6'
Ток номинальной нагрузки: 1.05; 1.05; 0.03; 0.03
2037 руб
− +
ТП-30-8
Выходное напряжение, В (номинальная нагрузка) : 5,9; 5,9
Выходное напряжение, В (холостой ход): 6,55; 6,55
Номера выводов вторичных обмоток: 3-6;3'-6'
Ток номинальной нагрузки: 1.8; 1.8
2009 руб
− +
