Трансформатор ТПА-80
Описание
Характеристики
3D модели

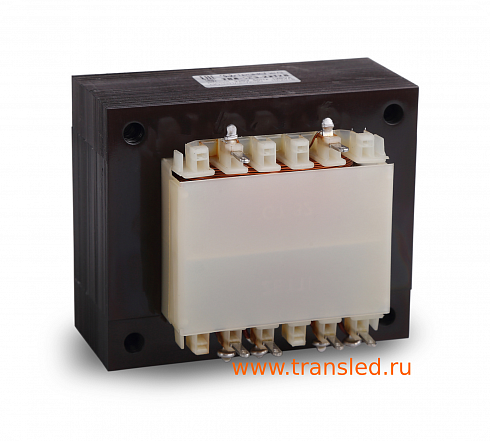

Трансформатор ТПА-80 максимальной выходной мощностью 80 ватт предназначен для использования в радиоэлектронных приборах.
- Фазность: однофазный
- Климатическое исполнение: открытого исполнения
- Максимальная выходная мощность: 80 Вт
- Масса: 1.45
- Габаритные размеры: 84x70x66.5
- Используемый тип магнитопровода: пластинчатый
- Типоразмер магнитопровода: EI 84
- Монтаж: навесной
- Частота: 50 Гц
Скачать 3D-модель трансформатора (.step)

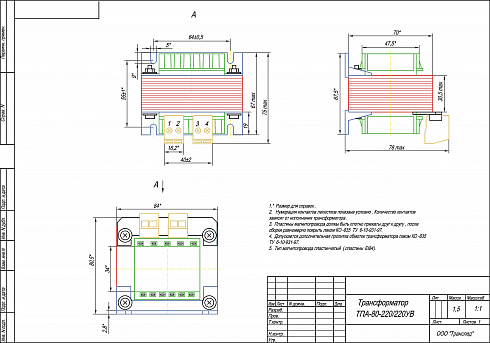

Анализируйте допуски по чертежам!
3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
Заказать трансформатор с нужными параметрами
| Типонаминал | Выходное напряжение (номинальная нагрузка) | Выходное напряжение (холостой ход) | Номера выводов вторичных обмоток | Ток номинальной нагрузки | Кол-во | Купить / Сравнить |
|---|---|---|---|---|---|---|
| ТПА-80-230/6в | 6 | 6.7 | 3-4 | 13.3 |
3 031 руб.
–
+
|
|
| ТПА-80-230/9в | 9 | 10 | 3-4 | 8.9 |
3 031 руб.
–
+
|
|
| ТПА-80-230/12в | 12 | 13.4 | 3-4 | 6.6 |
3 031 руб.
–
+
|
|
| ТПА-80-230/15в | 15 | 16.7 | 3-4 | 5.3 |
3 031 руб.
–
+
|
|
| ТПА-80-230/220в | 220 | 245 | 3-4 | 0.36 |
3 031 руб.
–
+
|
|
| ТПА-80-230/2х6в | 6; 6 | 6.7; 6.7 | 1-2;5-6 | 6.6; 6.6 |
3 047 руб.
–
+
|
|
| ТПА-80-230/2х9в | 9; 9 | 10; 10 | 1-2;5-6 | 4.4; 4.4 |
3 047 руб.
–
+
|
|
| ТПА-80-230/2х12в | 12; 12 | 13.4; 13.4 | 1-2;5-6 | 3.3; 3.3 |
3 047 руб.
–
+
|
|
| ТПА-80-230/2х15в | 15; 15 | 16.7; 16.7 | 1-2;5-6 | 2.6; 2.6 |
3 047 руб.
–
+
|
|
| ТПА-80-400/6в | 6 | 6.7 | 3-4 | 13.3 |
3 031 руб.
–
+
|
|
| ТПА-80-400/9в | 9 | 10 | 3-4 | 8.9 |
3 031 руб.
–
+
|
|
| ТПА-80-400/12в | 12 | 13.4 | 3-4 | 6.6 |
3 031 руб.
–
+
|
|
| ТПА-80-400/15в | 15 | 16.7 | 3-4 | 5.3 |
3 031 руб.
–
+
|
|
| ТПА-80-400/220в | 220 | 245 | 3-4 | 0.36 |
3 031 руб.
–
+
|
|
| ТПА-80-400/2х6в | 6; 6 | 6.7; 6.7 | 1-2;5-6 | 6.6; 6.6 |
3 047 руб.
–
+
|
|
| ТПА-80-400/2х9в | 9; 9 | 10; 10 | 1-2;5-6 | 4.4; 4.4 |
3 047 руб.
–
+
|
|
| ТПА-80-400/2х12в | 12; 12 | 13.4; 13.4 | 1-2;5-6 | 3.3; 3.3 |
3 047 руб.
–
+
|
|
| ТПА-80-400/2х15в | 15; 15 | 16.7; 16.7 | 1-2;5-6 | 2.6; 2.6 |
3 047 руб.
–
+
|
