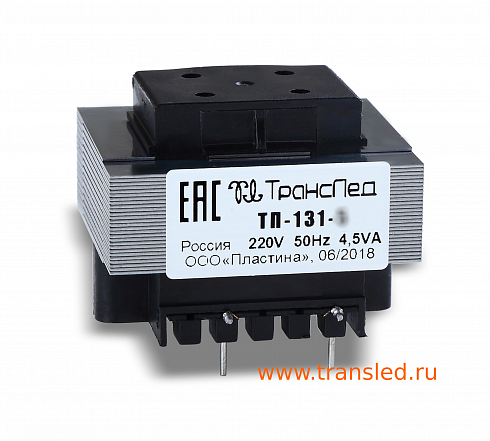

Трансформатор ТП-131-2 (6 V, 4.5 VA)

  • Максимальная выходная мощность, Вт 4.5 Вт
  • Габаритные размеры 42х35х32,5 мм
  • Ток холостого хода не более 0.02 А
491 ₽
Сроки производства: 2-3 недели
ЦЕНА 0 - 44 шт. 491 руб.
ЦЕНА 45 - 499 шт. 467 руб.
ЦЕНА 500 - 999 шт. 444 руб.
ЦЕНА от 1000 шт. 420 руб.
− +

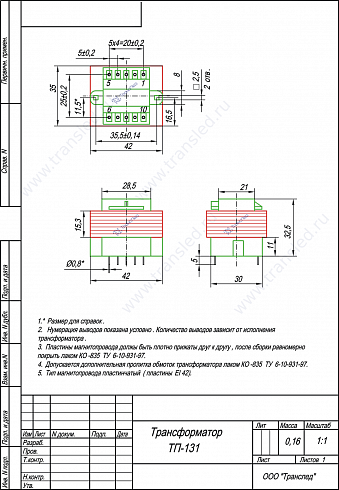

Чертёж

3D модели

Сертификаты
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание
Характеристики
Условия доставки
3D модели

Трансформатор ТП-131-2 представляет собой однофазный трансформатор открытого исполнения с выходным напряжением 6 В и максимальной выходной мощностью 4.5 ВА (4.5 Вт). Номинальный ток нагрузки составляет 0.75 А. Входное напряжение – 220-230 В, частота сети 50 Гц. Намотка выполнена рядовым способом. Трансформатор имеет первичную обмотку с выводами 1-4 и вторичную обмотку с выводами 9-10. Ток холостого хода не превышает 0.02 А. Напряжение холостого хода составляет 9.4 В. Магнитопровод – пластинчатого типа, типоразмер ШI 14бх15 / EI 42х15. Габаритные размеры трансформатора – 42х35х32.5 мм, масса – 0.16 кг. Трансформатор предназначен для печатного монтажа. Предусмотрено место для установки предохранителя.

С марта 2018 года используется новый каркас. По электрическим характеристикам аналогичен трансформатору ТП-121-2, отличаясь геометрическими параметрами.

  • Электрические характеристики

  • Максимальная выходная мощность, Вт:

    4.5 Вт

  • Входное напряжение:

    220 В

  • Частота:

    50 Гц

  • фазность:

    однофазный

  • Выходное напряжение, В (номинальная нагрузка) :

    6 В

  • климатическое исполнение:

    открытого исполнения

  • Выходное напряжение, В (холостой ход):

    9,4 В

  • Ток холостого хода не более:

    0.02 А

  • Ток номинальной нагрузки:

    0.75 А
  • Масса-габаритные характеристики

  • Намотка:

    рядовая

  • Номера выводов первичной обмотки:

    1-4

  • Масса:

    0.16 Кг

  • Габаритные размеры:

    42х35х32,5 мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    ШI 14бх15 / EI 42х15

  • Монтаж:

    печатный

  • Номера выводов вторичных обмоток:

    10-9

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
