Трансформатор ТПГ-131-6в
-
Максимальная выходная мощность, Вт 4.5 Вт
-
Габаритные размеры 46х40х35 мм
-
Ток холостого хода не более 0.02 А
Сайт не является публичной офертой - цены и сроки приведены для ознакомления.
НДС - включен в стоимость

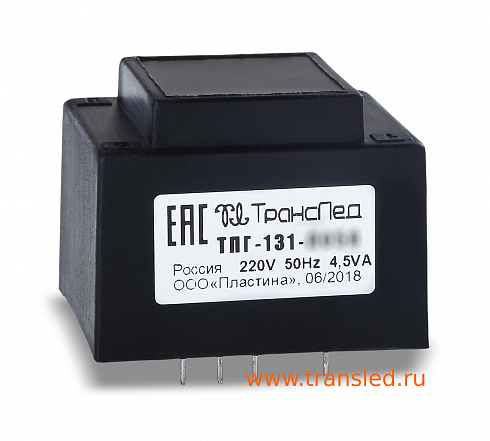

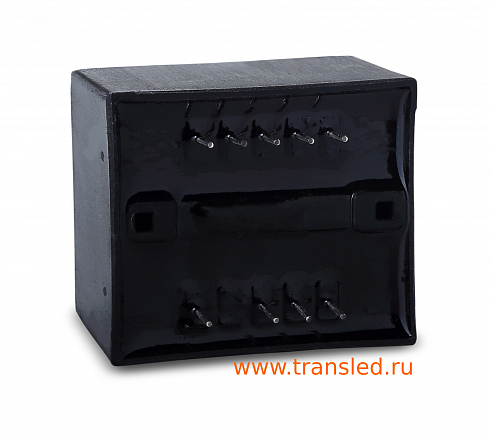

Трансформатор ТПГ-131-6в – это понижающий трансформатор питания, предназначенный для использования в электронной технике. Он выполнен в герметизированном климатическом исполнении, что обеспечивает высокую надежность и защиту от внешних воздействий. Сердечник трансформатора изготовлен из шихтованного магнитопровода, конструкция – броневая (типоразмер пластин ШI-14бх21 / EI 42). Трансформатор рассчитан на печатный монтаж.
Электрические характеристики
- Выходная мощность: 4,5 Вт (максимальная)
- Входное напряжение: 220 В
- Выходное напряжение (под номинальной нагрузкой): 6 В
- Выходное напряжение (холостой ход): 9,3 В
- Ток номинальной нагрузки: 0,7 А
- Ток холостого хода: не более 0,02 А
- Частота: 50 Гц
- Фазность: однофазный
Конструктивные особенности
- Тип магнитопровода: пластина (шихтованный)
- Габаритные размеры: 46х40х35 мм
- Масса: 0,18 кг
- Номера выводов первичной обмотки: 1-5
- Номера выводов вторичной обмотки: 7-9
- Тип намотки: рядовая
Дополнительная информация
- Цена трансформатора зависит от объема заказа и представлена в таблице на странице товара.
- Сроки производства составляют 2-3 недели.
- Вся продукция сертифицирована. Сертификаты доступны для скачивания на странице товара.
- Чертеж трансформатора также доступен для скачивания в формате PDF.
- Доступны 3D-модель (.step) и посадочное место (.pcblib) для удобства проектирования. Обратите внимание, что на 3D-моделях и посадочных местах не отражены допуски, рекомендуем использовать чертежи для анализа допусков.
Возможности компании
Компания-производитель предлагает изготовление трансформаторов с другими параметрами в пределах максимальной выходной мощности по вашему техническому заданию. Для заказа трансформатора с индивидуальными характеристиками, используйте форму на странице товара, указав необходимые параметры: фазность, климатическое исполнение, тип монтажа, входное напряжение, выходную мощность, количество обмоток, выходные напряжения и токи каждой обмотки. Вы также можете приложить файл с техническим заданием.
- Электрические характеристики
-
Максимальная выходная мощность, Вт:
4.5 Вт -
Входное напряжение:
220 В -
Частота:
50 Гц -
фазность:
-
Выходное напряжение, В (номинальная нагрузка) :
6 В -
климатическое исполнение:
-
Выходное напряжение, В (холостой ход):
9,3 В -
Ток холостого хода не более:
0.02 А -
Ток номинальной нагрузки:
0.7 А
- Масса-габаритные характеристики
-
Намотка:
-
Номера выводов первичной обмотки:
1-5 -
Масса:
0.18 Кг -
Габаритные размеры:
46х40х35 мм -
Используемый тип магнитопровода:
пластина -
Типоразмер магнитопровода:
ШI-14бх21 / EI 42 -
Монтаж:
-
Номера выводов вторичных обмоток:
7-9
Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/
Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/
Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
