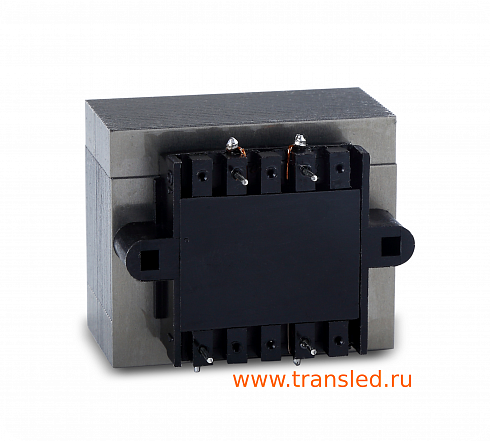

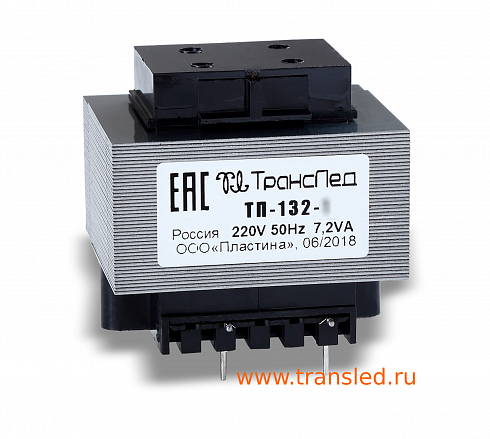

Трансформатор ТП-132-3

Максимальная выходная мощность, Вт 7.2 Вт
Габаритные размеры 42х35х40 мм
Ток холостого хода не более 0.03 А

526 ₽

Сроки производства: уточните у менеджера наличие комплектации

ЦЕНА 0 - 39 шт. 526 руб.

ЦЕНА 40 - 499 шт. 500 руб.

ЦЕНА 500 - 999 шт. 475 руб.

ЦЕНА от 1000 шт. 449 руб.

− +

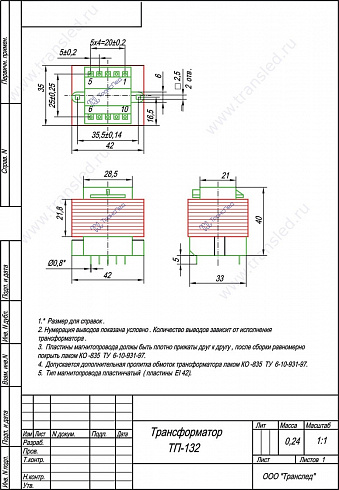

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

Трансформатор выходным напряжением 8,5 В, ток 0,84 А, максимальная выходная мощность 7.2 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Электрические характеристики
Максимальная выходная мощность, Вт:

7.2 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

8,5 В
климатическое исполнение:

открытого исполнения
Выходное напряжение, В (холостой ход):

11 В
Ток холостого хода не более:

0.03 А
Ток номинальной нагрузки:

0.84 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

1-4
Масса:

0.24 Кг
Габаритные размеры:

42х35х40 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI-14Бх21 / EI 42х21
Монтаж:

печатный
Номера выводов вторичных обмоток:

10-9

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
