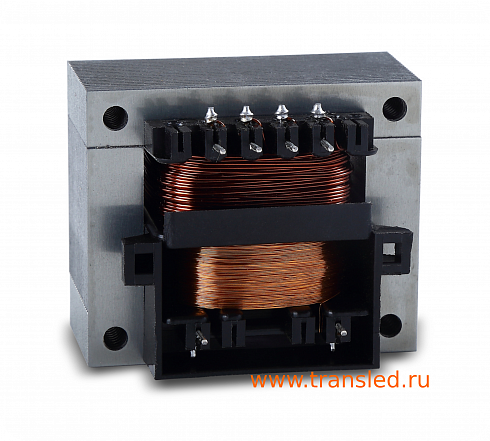

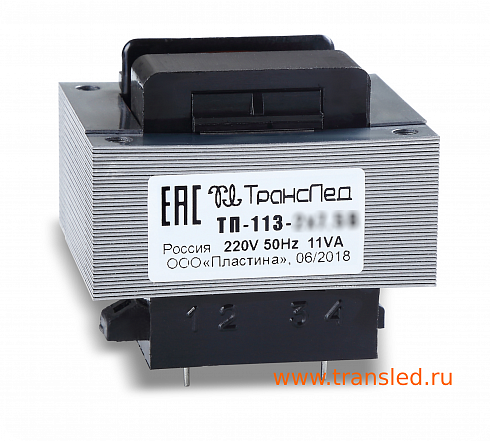

Трансформатор ТП-113-2х15в

428.74 руб.

ЦЕНА 0 - 39 шт. 428.74 руб.

ЦЕНА 40 - 499 шт. 408.68 руб.

ЦЕНА 500 - 999 шт. 388.60 руб.

ЦЕНА от 1000 шт. 368.54 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

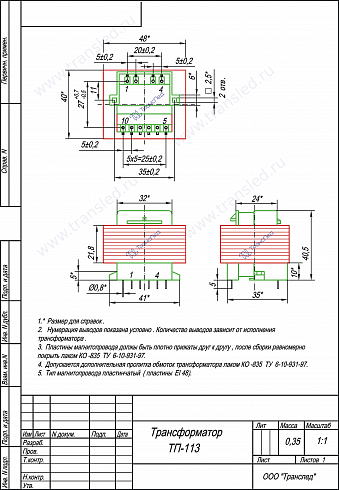

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 11 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 1-4
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: открытого исполнения
Выходное напряжение (номинальная нагрузка) : 15; 15 В
Выходное напряжение (холостой ход): 18; 18 В
Ток холостого хода не более: 0.035 А
Масса: 0.35 Кг
Габаритные размеры: 48х40х41,5 мм
Используемый тип магнитопровода: пластина
Типоразмер магнитопровода: EI16x21
Монтаж: печатный
Номера выводов вторичных обмоток: 6-7;8-9
Ток номинальной нагрузки: 0.4; 0.4 А

Трансформатор выходным напряжением 15;15 В, ток 0,4;0,4 А, максимальная выходная мощность 11 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
