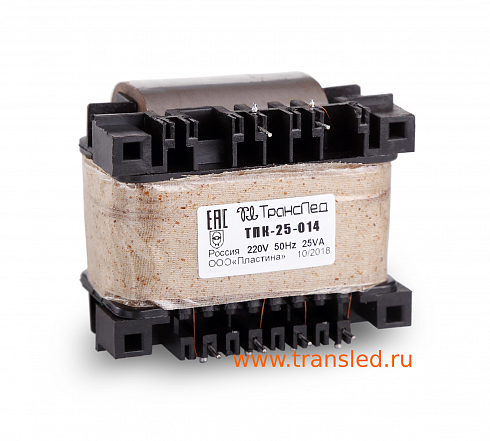

Трансформатор ТПК-25-014
1 791 руб.
ЦЕНА
0 - 29 шт.
1 791 руб.
ЦЕНА
30 - 49 шт.
1 705 руб.
ЦЕНА
50 - 99 шт.
1 619 руб.
ЦЕНА
от 100 шт.
1 533 руб.
Сроки производства:
2-3 недели
–
+
Внимание!
Сайт не является публичной офертой - цены и сроки приведены для ознакомления.
НДС - включен в стоимость
Характеристики
Описание
3D модели
- Максимальная выходная мощность: 25 Вт
- Намотка: рядовая
- Входное напряжение: 220 В
- Номера выводов первичной обмотки: 4-6
- Частота: 50 Гц
- фазность: однофазный
- климатическое исполнение: открытого исполнения
- Выходное напряжение (номинальная нагрузка) : 18; 18 В
- Выходное напряжение (холостой ход): 21; 21 В
- Ток холостого хода не более: 0.035 А
- Масса: 0.6 Кг
- Габаритные размеры: 68х56х46 мм
- Используемый тип магнитопровода: витой
- Типоразмер магнитопровода: А 33
- Монтаж: печатный
- Номера выводов вторичных обмоток: 8-10;12-14
- Ток номинальной нагрузки: 0.7; 0.7 А
Трансформатор выходным напряжением 18;18 В, ток 0,7;0,7 А, максимальная выходная мощность 25 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.
Скачать посадочное место трансформатора (.pcblib)
Скачать 3D-модель трансформатора (.step)
Скачать 3D-модель трансформатора (.step)
Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
Заказать трансформатор с нужными параметрами
