Трансформатор ТПА-300-2х12в

  • Максимальная выходная мощность, Вт 300 Вт
  • Габаритные размеры 120х100х128 мм
9690 ₽
Сроки производства: 2-3 недели
ЦЕНА 0 - 9 шт. 9 690 руб.
ЦЕНА 10 - 49 шт. 9 221 руб.
ЦЕНА 50 - 99 шт. 8 752 руб.
ЦЕНА от 100 шт. 8 283 руб.
− +

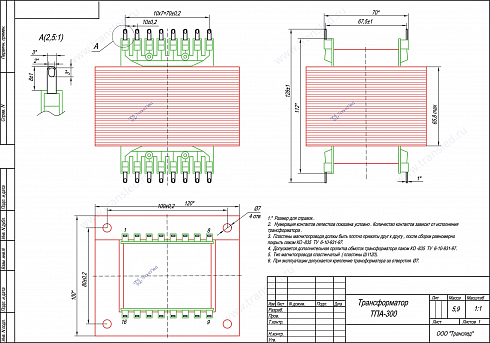

Чертёж

3D модели

Сертификаты
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание
Характеристики
Условия доставки
3D модели
Трансформатор выходным напряжением 12В, током 12.5А. Максимальная выходная мощность 300 Вт. Входное напряжение 220 В.


Стоимость указана за стандартные трансформаторы с выводами на лепестки.
Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому заданию.

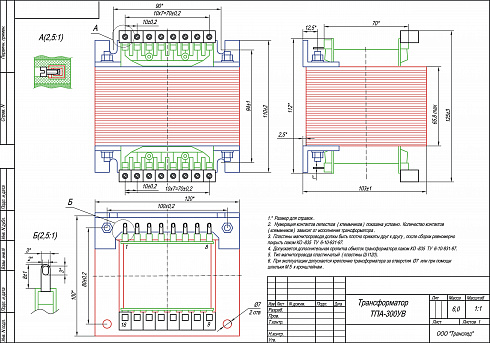

Возможно изготовление с монтажными уголками и винтовыми зажимами (маркировка ТПА-300УВ, смотри второй чертеж), стоимость уточняйте у менеджера.
  • Электрические характеристики

  • Максимальная выходная мощность, Вт:

    300 Вт

  • Входное напряжение:

    220 В

  • Частота:

    50 Гц

  • фазность:

    однофазный

  • Выходное напряжение, В (номинальная нагрузка) :

    12; 12 В

  • климатическое исполнение:

    открытого исполнения

  • Выходное напряжение, В (холостой ход):

    - В

  • Ток номинальной нагрузки:

    12.5; 12.5 А
  • Масса-габаритные характеристики

  • Намотка:

    рядовая

  • Номера выводов первичной обмотки:

    6-3

  • Масса:

    5.9 Кг

  • Габаритные размеры:

    120х100х128 мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EI 120

  • Монтаж:

    навесной

  • Номера выводов вторичных обмоток:

    9-10;12-13

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
