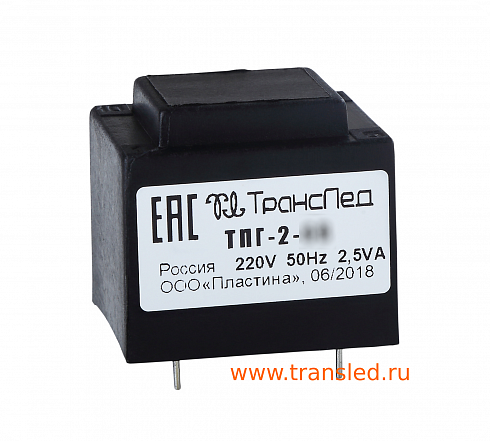

Трансформатор ТПГ-2-12в

Максимальная выходная мощность, Вт 2.5 Вт
Габаритные размеры 33х28х30 мм
Ток холостого хода не более 0.02 А

420 ₽

Сроки производства: 2-3 недели

ЦЕНА 0 - 69 шт. 420 руб.

ЦЕНА 70 - 499 шт. 400 руб.

ЦЕНА 500 - 999 шт. 380 руб.

ЦЕНА 1000 - 2999 шт. 359 руб.

ЦЕНА от 3000 шт. 295 руб.

− +

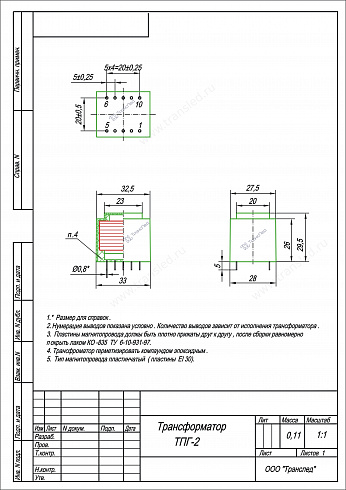

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

Предлагаем вашему вниманию трансформатор с входным напряжением 220 В, 50 Гц, и выходным напряжением 12 В. Максимальная выходная мощность составляет 2.5 Вт. Трансформатор имеет рядовую намотку, однофазное исполнение и герметизированный корпус для защиты от внешних воздействий. Номера выводов первичной обмотки - 1-5, а вторичной - 7-9. Ток холостого хода не превышает 0.02 А, а ток номинальной нагрузки - 0.2 А. Габаритные размеры трансформатора составляют 33х28х30 мм, а его масса - 0.11 кг. Для изготовления используется пластинчатый магнитопровод типоразмера ШI-10бх17 / EI 30. Монтаж трансформатора осуществляется на печатную плату. Помимо этой модели, мы можем изготовить трансформаторы с другими электрическими параметрами в пределах заданной габаритной мощности.

Электрические характеристики
Максимальная выходная мощность, Вт:

2.5 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

12 В
климатическое исполнение:

герметизированный
Выходное напряжение, В (холостой ход):

19,6 В
Ток холостого хода не более:

0.02 А
Ток номинальной нагрузки:

0.2 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

1-5
Масса:

0.11 Кг
Габаритные размеры:

33х28х30 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI-10бх17 / EI 30
Монтаж:

печатный
Номера выводов вторичных обмоток:

7-9

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
