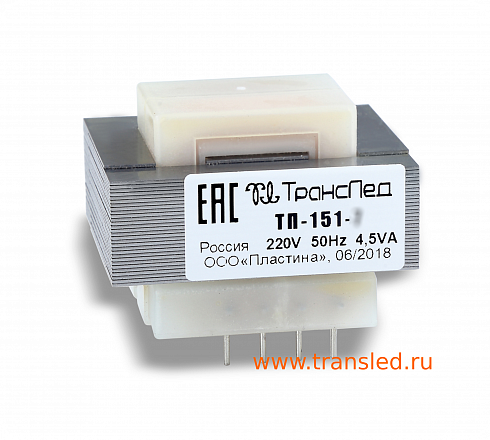

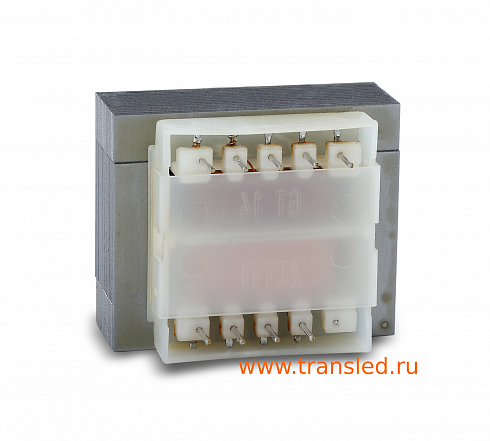

Трансформатор ТП-151-5

Максимальная выходная мощность, Вт 4.5 Вт
Габаритные размеры 43х35,5х30 мм
Ток холостого хода не более 0.02 А

571 ₽

Сроки производства: 2-3 недели

ЦЕНА 0 - 44 шт. 571 руб.

ЦЕНА 45 - 499 шт. 544 руб.

ЦЕНА 500 - 999 шт. 517 руб.

ЦЕНА от 1000 шт. 490 руб.

− +

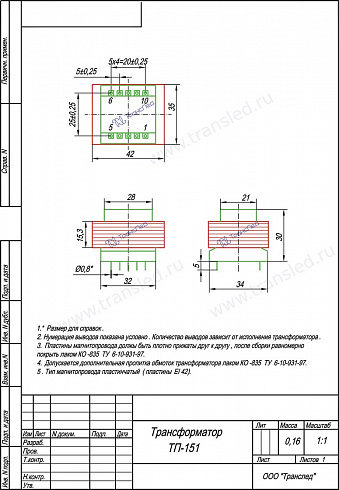

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

Трансформатор выходным напряжением 11,2;11,2 В, ток 0,2;0,2 А, максимальная выходная мощность 4.5 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Электрические характеристики
Максимальная выходная мощность, Вт:

4.5 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

11,2; 11,2 В
климатическое исполнение:

открытого исполнения
Выходное напряжение, В (холостой ход):

16,5; 16,8 В
Ток холостого хода не более:

0.02 А
Ток номинальной нагрузки:

0.2; 0.2 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

2-5
Масса:

0.16 Кг
Габаритные размеры:

43х35,5х30 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI 14бх15 / EI 42х15
Монтаж:

печатный
Номера выводов вторичных обмоток:

6-7,8-9

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
