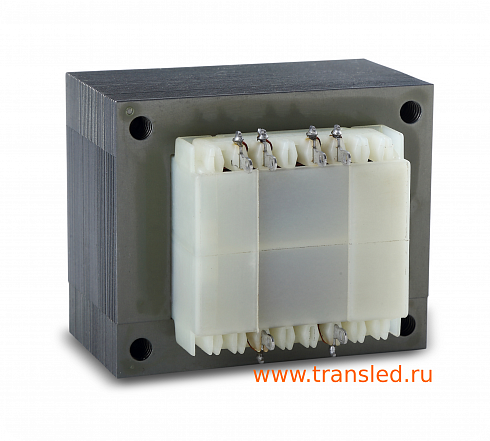

Трансформатор ТП-139-2х15

1 283 руб.

ЦЕНА 0 - 99 шт. 1 283 руб.

ЦЕНА 100 - 499 шт. 1 222 руб.

ЦЕНА 500 - 999 шт. 1 161 руб.

ЦЕНА от 1000 шт. 1 099 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

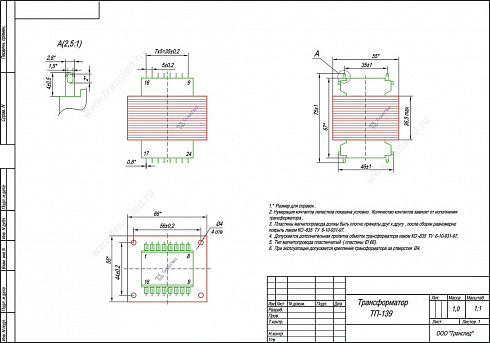

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 50 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 11-14
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: открытого исполнения
Выходное напряжение (номинальная нагрузка) : 15; 15 В
Выходное напряжение (холостой ход): 16,9; 16,9 В
Ток холостого хода не более: 0.096 А
Масса: 1 Кг
Габаритные размеры: 66х55х63,8 мм
Используемый тип магнитопровода: пластина
Типоразмер магнитопровода: EI 66х35
Монтаж: навесной
Номера выводов вторичных обмоток: 1-3;6-8
Ток номинальной нагрузки: 1.6; 1.6 А

Трансформатор выходным напряжением 15;15 В, ток 1,6;1,6 А, максимальная выходная мощность 50 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать 3D-модель трансформатора (.step)

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
