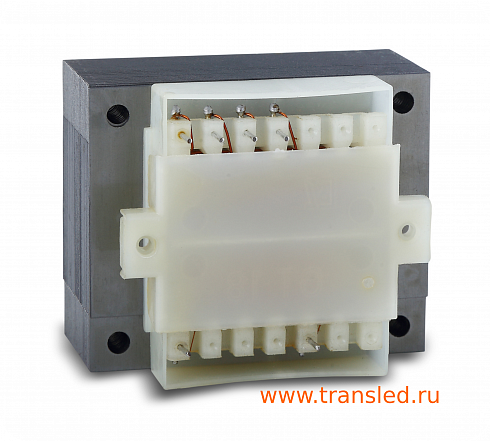

ТП-134-Л061 - дополнительное изображение

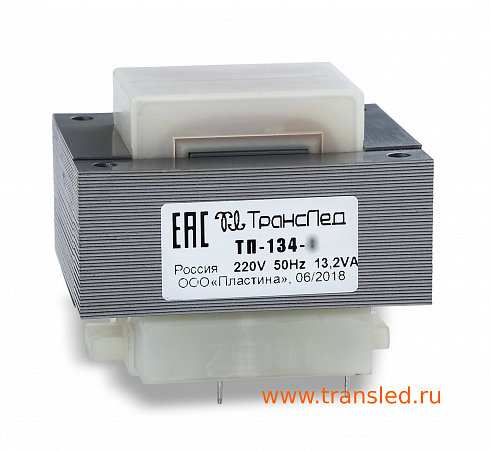

Трансформатор ТП-134-Л061

Максимальная выходная мощность, Вт 13.2 Вт
Габаритные размеры 54х46х43,8 мм
Ток холостого хода не более 0.04 А

1707 ₽

Сроки производства: 2-3 недели

ЦЕНА от 0 шт. 1 707 руб.

− +

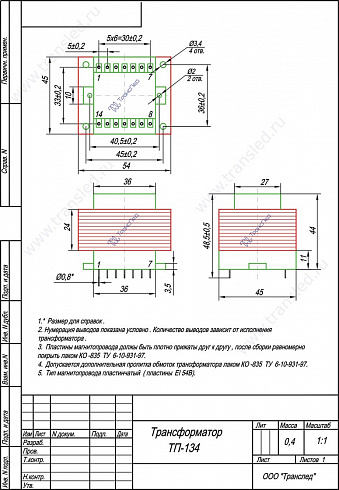

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

Трансформатор выходным напряжением - В, ток 1;0,03 А, максимальная выходная мощность 13.2 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Электрические характеристики
Максимальная выходная мощность, Вт:

13.2 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

- В
климатическое исполнение:

открытого исполнения
Выходное напряжение, В (холостой ход):

6,3; 200 В
Ток холостого хода не более:

0.04 А
Ток номинальной нагрузки:

1; 0.03 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

3-7
Масса:

0.4 Кг
Габаритные размеры:

54х46х43,8 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

EI 54x24
Монтаж:

печатный
Номера выводов вторичных обмоток:

8-9; 13-14

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
