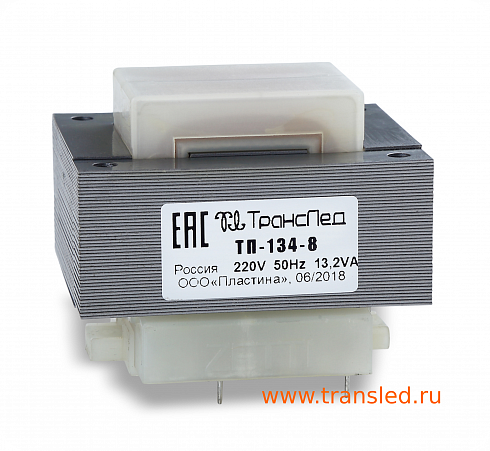

Трансформатор ТП-134-8
693 руб.
ЦЕНА
0 - 55 шт.
693 руб.
ЦЕНА
56 - 499 шт.
660 руб.
ЦЕНА
500 - 999 шт.
627 руб.
ЦЕНА
от 1000 шт.
595 руб.
Сроки производства:
2-3 недели
–
+
Внимание!
Сайт не является публичной офертой - цены и сроки приведены для ознакомления.
НДС - включен в стоимость
Характеристики
Описание
3D модели
- Максимальная выходная мощность: 13.2 Вт
- Намотка: рядовая
- Входное напряжение: 220 В
- Номера выводов первичной обмотки: 3-7
- Частота: 50 Гц
- фазность: однофазный
- климатическое исполнение: открытого исполнения
- Выходное напряжение (номинальная нагрузка) : 15; 15 В
- Выходное напряжение (холостой ход): 18,3; 18,6 В
- Ток холостого хода не более: 0.04 А
- Масса: 0.4 Кг
- Габаритные размеры: 54х46х43,8 мм
- Используемый тип магнитопровода: пластина
- Типоразмер магнитопровода: EI 54x24
- Монтаж: печатный
- Номера выводов вторичных обмоток: 8-9,10-11
- Ток номинальной нагрузки: 0.44; 0.44 А
Трансформатор выходным напряжением 15;15 В, ток 0,44;0,44 А, максимальная выходная мощность 13.2 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.
Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)
Скачать посадочное место трансформатора (.pcblib)
Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
