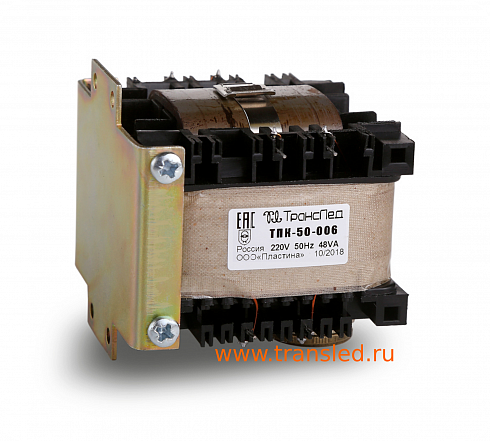

Трансформатор ТПК-50-006

2 778 руб.
ЦЕНА 0 - 29 шт. 2 778 руб.
ЦЕНА 30 - 49 шт. 2 644 руб.
ЦЕНА 50 - 99 шт. 2 509 руб.
ЦЕНА от 100 шт. 2 375 руб.
Сроки производства: 2-3 недели
+
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Характеристики
Описание
3D модели
  • Максимальная выходная мощность: 48 Вт
  • Намотка: рядовая
  • Входное напряжение: 220 В
  • Номера выводов первичной обмотки: 4-4'; 6-6' - ставится перемычка
  • Частота: 50 Гц
  • фазность: однофазный
  • климатическое исполнение: открытого исполнения
  • Выходное напряжение (номинальная нагрузка) : 24 В
  • Выходное напряжение (холостой ход): 28,4 В
  • Ток холостого хода не более: 0.045 А
  • Масса: 0.85 Кг
  • Габаритные размеры: 82х70х70 мм
  • Используемый тип магнитопровода: витой
  • Типоразмер магнитопровода: А 44
  • Монтаж: навесной
  • Номера выводов вторичных обмоток: 10-10'
  • Ток номинальной нагрузки: 2 А
Трансформатор выходным напряжением 24 В, ток 2 А, максимальная выходная мощность 48 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.
Скачать 3D-модель трансформатора (.step)

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
