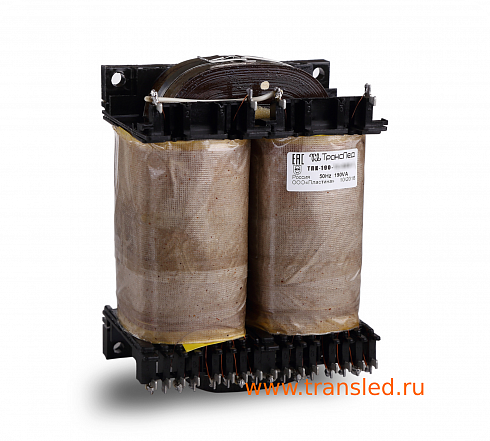

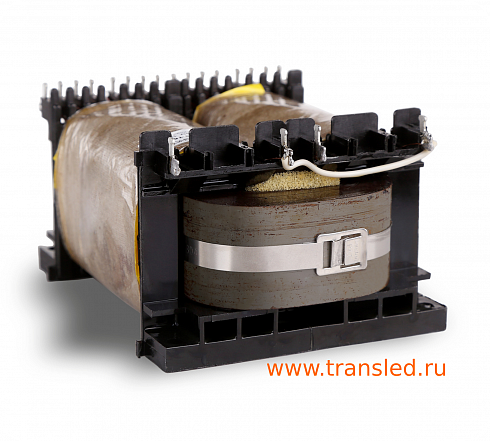

Трансформатор ТПК-190-024

  • Максимальная выходная мощность, Вт 240 Вт
  • Габаритные размеры 130х97х68 мм
  • Ток холостого хода не более 0.12 А
8562 ₽
Сроки производства: 2-3 недели
ЦЕНА 0 - 9 шт. 8 562 руб.
ЦЕНА 10 - 49 шт. 8 148 руб.
ЦЕНА 50 - 99 шт. 7 733 руб.
ЦЕНА от 100 шт. 7 319 руб.
− +

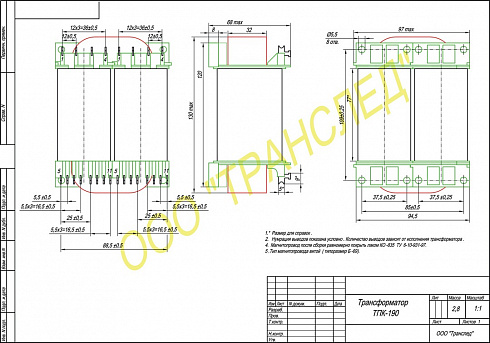

Чертёж

3D модели

Сертификаты
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание
Характеристики
Условия доставки
3D модели
Трансформатор имеет две первичные обмотки по 110 В выполненные собственными выводами, концы спаяны. Для подключения к сети 220 вольт соедините перемычкой выводы 2-2'.
Номинальная мощность этого трансформатора около 190 Вт, в некоторых случаях возможно вмотать в даный каркас до 240 Вт по вашему техническому заданию.
  • Электрические характеристики

  • Максимальная выходная мощность, Вт:

    240 Вт

  • Входное напряжение:

    110; 110 В

  • Частота:

    50 Гц

  • фазность:

    однофазный

  • Выходное напряжение, В (номинальная нагрузка) :

    5.25; 5.25 В

  • климатическое исполнение:

    открытого исполнения

  • Выходное напряжение, В (холостой ход):

    5.65; 5.65 В

  • Ток холостого хода не более:

    0.12 А

  • Ток номинальной нагрузки:

    18; 18 А
  • Масса-габаритные характеристики

  • Намотка:

    рядовая

  • Номера выводов первичной обмотки:

    1-2 ; 1'-2', собственные выводы, концы спаяны

  • Масса:

    2.8 Кг

  • Габаритные размеры:

    130х97х68 мм

  • Используемый тип магнитопровода:

    витой

  • Типоразмер магнитопровода:

    Б 69

  • Монтаж:

    навесной

  • Номера выводов вторичных обмоток:

    6-8 ; 6'-8'

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
