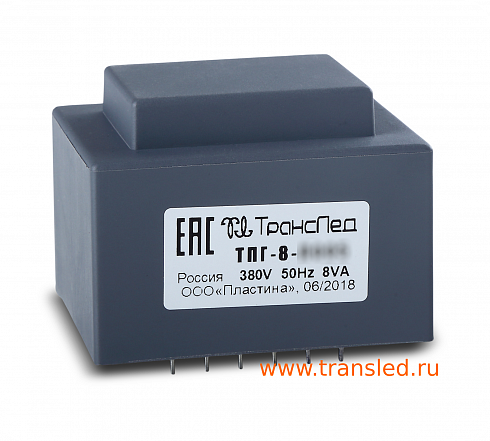

Трансформатор ТПГ-8-12в

806 руб.

ЦЕНА 0 - 39 шт. 806 руб.

ЦЕНА 40 - 99 шт. 767 руб.

ЦЕНА 100 - 999 шт. 728 руб.

ЦЕНА от 1000 шт. 689 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

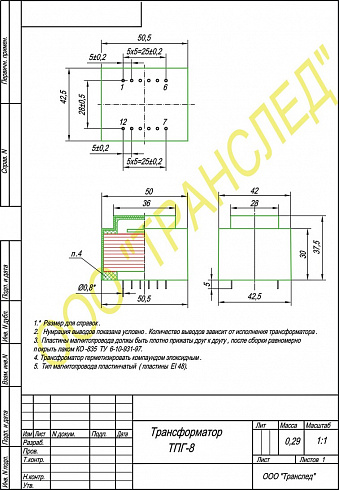

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 8 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 6-1
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: герметизированный
Выходное напряжение (номинальная нагрузка) : 12,0 В
Выходное напряжение (холостой ход): 15,0 В
Ток холостого хода не более: 0,03 А
Масса: 0,29 Кг
Габаритные размеры: 50,5х42,5х37,5 мм
Используемый тип магнитопровода: пластина
Типоразмер магнитопровода: EI-48 / ШI-16
Монтаж: печатный
Номера выводов вторичных обмоток: 8-11
Ток номинальной нагрузки: 0.66 А

Трансформатор выходным напряжением 12 В, ток 0,66 А, максимальная выходная мощность 8 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
