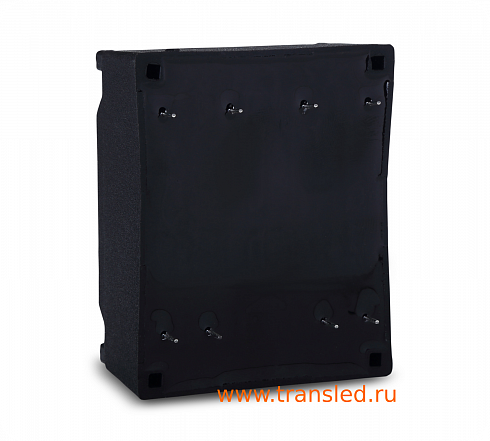

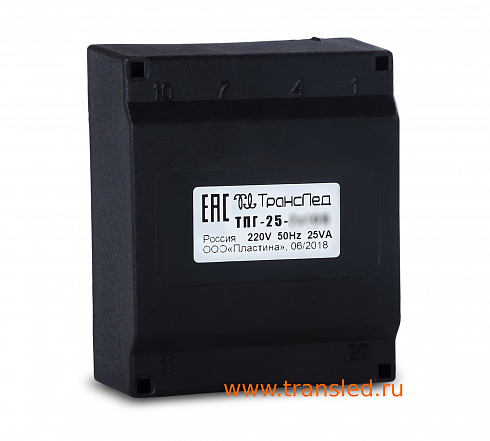

Трансформатор ТПГ-25-2х15в

1 126 руб.

ЦЕНА 0 - 29 шт. 1 126 руб.

ЦЕНА 30 - 99 шт. 1 072 руб.

ЦЕНА 100 - 499 шт. 1 017 руб.

ЦЕНА от 500 шт. 963 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

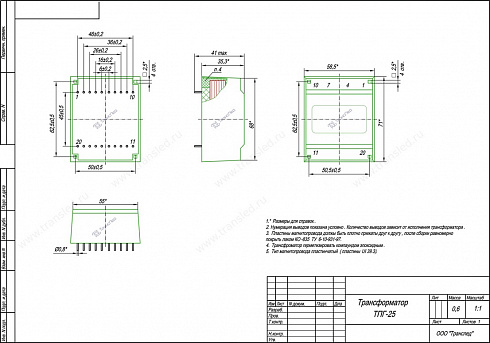

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 25 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 1-10; 4-7 - ставится перемычка
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: герметизированный
Выходное напряжение (номинальная нагрузка) : 15; 15 В
Выходное напряжение (холостой ход): - В
Ток холостого хода не более: 0.02 А
Масса: 0.55 Кг
Габаритные размеры: 71,4х58,5х35,3 мм
Используемый тип магнитопровода: витой
Типоразмер магнитопровода: UI 39х52
Монтаж: печатный
Номера выводов вторичных обмоток: 20-18;11-13
Ток номинальной нагрузки: 0.83; 0.83 А

Трансформатор выходным напряжением 15;15 В, ток 0,83;0,83 А, максимальная выходная мощность 25 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать посадочное место трансформатора (.pcblib)
Скачать 3D-модель трансформатора (.step)
