Трансформатор ТПГ-0,7-6в

Максимальная выходная мощность, Вт 0.7 Вт
Габаритные размеры 33х28х21,8 мм
Ток холостого хода не более 0.01 А

437 ₽

Сроки производства: 2-3 недели

ЦЕНА 0 - 69 шт. 437 руб.

ЦЕНА 70 - 499 шт. 416 руб.

ЦЕНА 500 - 999 шт. 394 руб.

ЦЕНА 1000 - 2999 шт. 373 руб.

ЦЕНА от 3000 шт. 306 руб.

− +

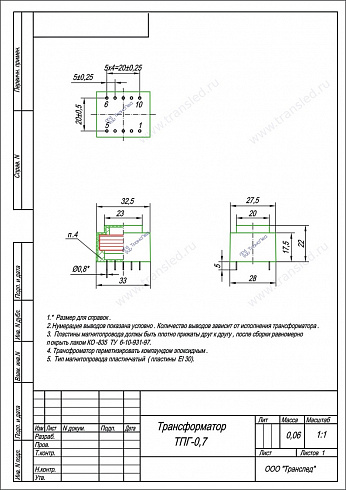

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

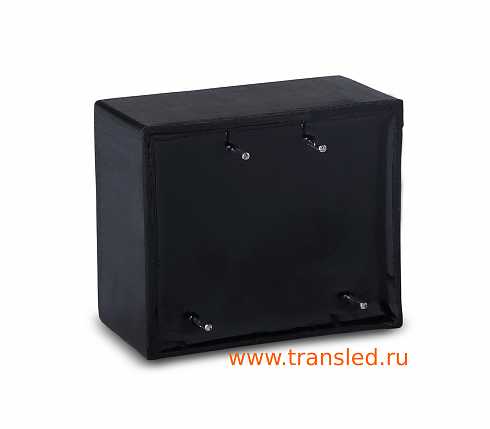

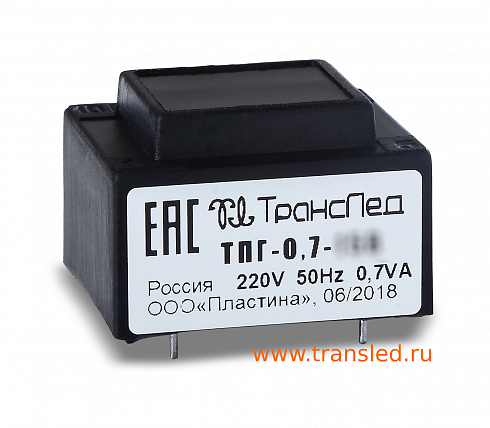

Трансформатор ТПГ-0,7-6в – это компактный, герметизированный понижающий трансформатор питания, предназначенный для использования в электронной аппаратуре. Он имеет напряжение 6 В при токе номинальной нагрузки 0,12 А и максимальную выходную мощность 0,7 Вт. Сердечник трансформатора выполнен из шихтованного магнитопровода, конструкция броневая (типоразмер пластин ШI-10бх8,5/EI 30). Трансформатор рассчитан на входное напряжение 220 В и частоту 50 Гц. Монтаж осуществляется печатным способом. Стоимость трансформатора зависит от объёма заказа. Срок изготовления составляет 2-3 недели.

Преимущества трансформатора

Компактные размеры
Герметичное исполнение обеспечивает защиту от внешних воздействий
Надёжность и долговечность
Простота монтажа

Возможные варианты исполнения

Помимо стандартных параметров, компания "ТрансЛед" предлагает изготовление трансформаторов с другими электрическими характеристиками в пределах максимальной выходной мощности 0,7 Вт по вашему техническому заданию. Это позволяет подобрать оптимальное решение для конкретных задач.

Аналоги

Трансформатор ТПГ-0,7-6в является аналогом трансформаторов BV EI 301 3582 и BV EI301 3005. Несмотря на незначительные отличия в высоте, посадочные места близки. Рекомендуется сравнить чертежи перед заказом, чтобы убедиться в совместимости.

Дополнительная информация

Цена указана без учёта НДС.
Указанные цены и сроки являются ориентировочными.
Чертежи и 3D модели доступны для скачивания на странице товара. Обратите внимание, что 3D модели и посадочные места выполнены по номинальным размерам, допуски на них не отражены.

Заказ трансформатора

Если вам необходим трансформатор с индивидуальными параметрами, вы можете воспользоваться формой заказа на сайте, указав требуемые характеристики и количество. Также вы можете связаться с компанией "ТрансЛед" по указанным контактным данным.

Электрические характеристики
Максимальная выходная мощность, Вт:

0.7 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

6 В
климатическое исполнение:

герметизированный
Выходное напряжение, В (холостой ход):

12,8 В
Ток холостого хода не более:

0.01 А
Ток номинальной нагрузки:

0.12 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

1-5
Масса:

0.06 Кг
Габаритные размеры:

33х28х21,8 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

ШI-10бх8,5/EI 30
Монтаж:

печатный
Номера выводов вторичных обмоток:

7-9

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
