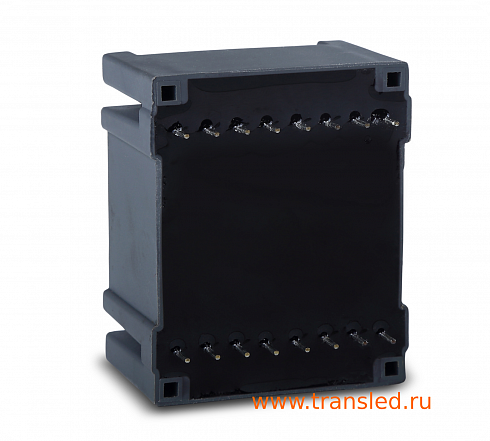

ТПА-7Г-2х6в - дополнительное изображение

Трансформатор ТПА-7Г-2х6в

Максимальная выходная мощность, Вт 7 Вт
Габаритные размеры 44х53,5х28 мм

1390 ₽

Сроки производства: 2-3 недели

ЦЕНА 0 - 39 шт. 1 390 руб.

ЦЕНА 40 - 499 шт. 1 323 руб.

ЦЕНА 500 - 999 шт. 1 256 руб.

ЦЕНА от 1000 шт. 1 189 руб.

− +

Чертёж

3D модели

Сертификаты

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание

Характеристики

Условия доставки

3D модели

Трансформатор выходным напряжением 6;6 В, ток 0,5;0,5 А, максимальная выходная мощность 7 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Электрические характеристики
Максимальная выходная мощность, Вт:

7 Вт
Входное напряжение:

220 В
Частота:

50 Гц
фазность:

однофазный
Выходное напряжение, В (номинальная нагрузка) :

6; 6 В
климатическое исполнение:

герметизированный
Выходное напряжение, В (холостой ход):

7,4; 7,4 В
Ток номинальной нагрузки:

0.5; 0.5 А

Масса-габаритные характеристики
Намотка:

рядовая
Номера выводов первичной обмотки:

1-8
Масса:

0.23 Кг
Габаритные размеры:

44х53,5х28 мм
Используемый тип магнитопровода:

пластина
Типоразмер магнитопровода:

UI 30/16
Монтаж:

печатный
Номера выводов вторичных обмоток:

9-10;15-16

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
