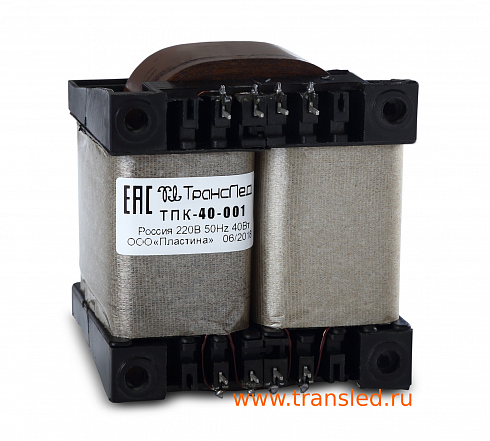

Трансформатор ТПК-40-001

1 936.92 руб.

ЦЕНА 0 - 29 шт. 1 936.92 руб.

ЦЕНА 30 - 49 шт. 1 843.22 руб.

ЦЕНА 50 - 99 шт. 1 749.47 руб.

ЦЕНА от 100 шт. 1 655.77 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 40 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 3-6. 4-5 - ставится перемычка
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: открытого исполнения
Выходное напряжение (номинальная нагрузка) : 15,0; 15,0 В
Выходное напряжение (холостой ход): 17,5; 17,5 В
Ток холостого хода не более: 0,06 А
Масса: 0,7 Кг
Габаритные размеры: 72х61х50 мм
Используемый тип магнитопровода: витой
Типоразмер магнитопровода: В 43
Монтаж: навесной
Номера выводов вторичных обмоток: 4-2;5'-7'
Ток номинальной нагрузки: 1.3; 1.3 А

Трансформатор выходным напряжением 15,0;15,0 В, ток 1,3;1,3 А, максимальная выходная мощность 40 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать посадочное место трансформатора (.pcblib)
Скачать 3D-модель трансформатора (.step)

Анализируйте допуски по чертежам!
3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
