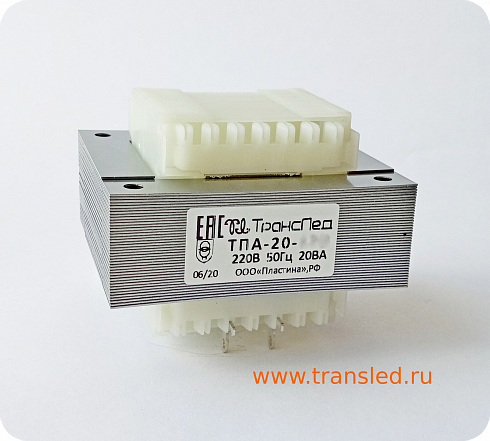

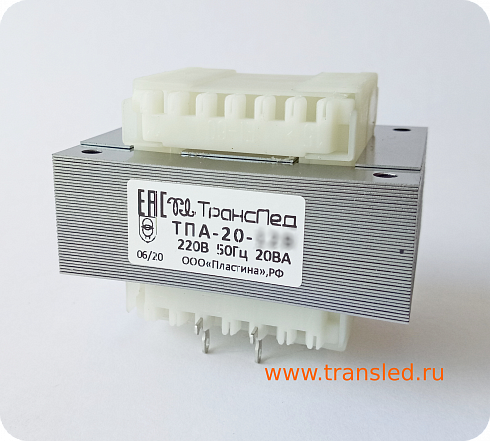

Трансформатор ТПА-20-5в

  • Максимальная выходная мощность, Вт 20 Вт
  • Габаритные размеры 60х50х45,7 мм
1100 ₽
Сроки производства: 2-3 недели
ЦЕНА 0 - 29 шт. 1 100 руб.
ЦЕНА 30 - 499 шт. 1 047 руб.
ЦЕНА 500 - 999 шт. 993 руб.
ЦЕНА от 1000 шт. 940 руб.
− +

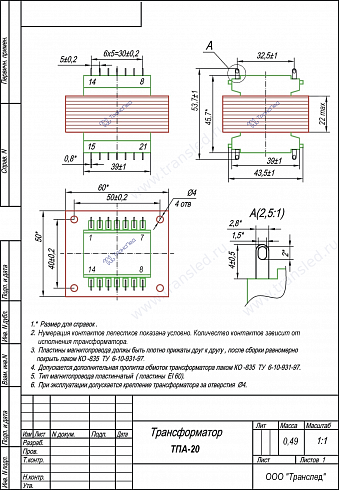

Чертёж

3D модели

Сертификаты
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Описание
Характеристики
Условия доставки
3D модели
Трансформатор на 5 V, мощностью 20 W.

В стандартном исполнении имеет лепестки для печатного монтажа.

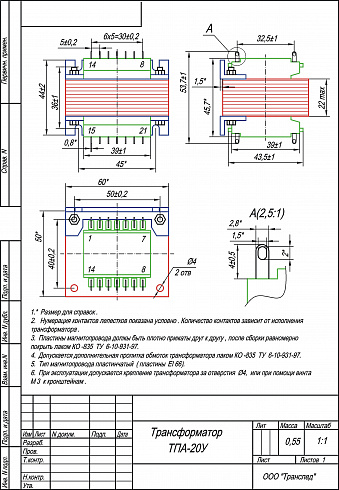

Возможно изготовление с крепежными уголками для настольного монтажа - чертеж ТПА-20У. Стоимость с уголками уточняйте у менеджера.

  • Электрические характеристики

  • Максимальная выходная мощность, Вт:

    20 Вт

  • Входное напряжение:

    220 В

  • Частота:

    50 Гц

  • фазность:

    однофазный

  • Выходное напряжение, В (номинальная нагрузка) :

    5 В

  • климатическое исполнение:

    открытого исполнения

  • Выходное напряжение, В (холостой ход):

    - В

  • Ток номинальной нагрузки:

    4 А
  • Масса-габаритные характеристики

  • Намотка:

    рядовая

  • Номера выводов первичной обмотки:

    9-13

  • Масса:

    0.49 Кг

  • Габаритные размеры:

    60х50х45,7 мм

  • Используемый тип магнитопровода:

    пластина

  • Типоразмер магнитопровода:

    EI-60

  • Монтаж:

    печатный; навесной

  • Номера выводов вторичных обмоток:

    3-5

Мы организуем доставку транспортными компаниями «Деловые линии» или «ПЭК», оплачивает доставку заказчик. Возможна доставка другими транспортными по согласованию – организовывает заказчик. Возможен самовывоз из Великого Новгорода. Полные условия доставки на странице https://www.transled.ru/dostavka/

Магазины в регионах, где может быть наша продукция https://www.transled.ru/gde-kupit/

Анализируйте допуски по чертежам! 3D-модели и посадочные места выполнены по номинальным размерам. Отразить на них допуски нет возможности.
