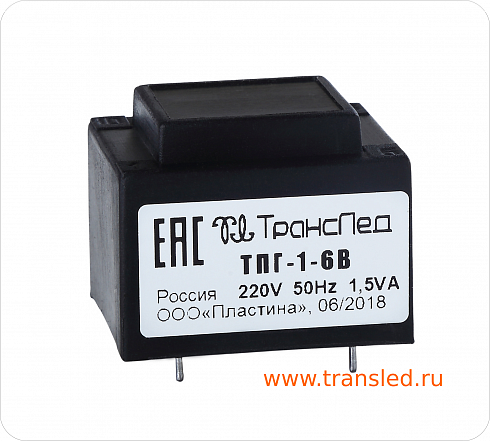

Трансформатор ТПГ-1-6в

392 руб.
ЦЕНА 0 - 69 шт. 392 руб.
ЦЕНА 70 - 499 шт. 373 руб.
ЦЕНА 500 - 999 шт. 354 руб.
ЦЕНА от 1000 шт. 335 руб.
Сроки производства: 2-3 недели
+
Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Характеристики
Описание
3D модели
  • Максимальная выходная мощность: 1.5 Вт
  • Намотка: рядовая
  • Входное напряжение: 220 В
  • Номера выводов первичной обмотки: 1-5
  • Частота: 50 Гц
  • фазность: однофазный
  • климатическое исполнение: герметизированный
  • Выходное напряжение (номинальная нагрузка) : 6 В
  • Выходное напряжение (холостой ход): 9,1 В
  • Ток холостого хода не более: 0.015 А
  • Масса: 0.08 Кг
  • Габаритные размеры: 33х28х26 мм
  • Используемый тип магнитопровода: пластина
  • Типоразмер магнитопровода: ШI-10бх12,5 / EI 30х12,5
  • Монтаж: печатный
  • Номера выводов вторичных обмоток: 7-9
  • Ток номинальной нагрузки: 0.25 А

Трансформатор ТПГ-1-6в – это герметизированный понижающий трансформатор питания, предназначенный для использования в электронных приборах. Трансформатор с напряжением 6 В при токе номинальной нагрузки 0,25 А и максимальной выходной мощностью 1,5 Вт. Сердечник трансформатора выполнен из шихтованного магнитопровода типоразмера ШI-10бх12,5 / EI 30х12,5, что обеспечивает броневую конструкцию. Трансформатор рассчитан на входное напряжение 220 В и частоту 50 Гц. Монтаж трансформатора печатный (для печатного монтажа).

Электрические параметры

  • Выходное напряжение (номинальная нагрузка): 6 В
  • Номинальный ток нагрузки: 0,25 А
  • Выходная мощность: 1,5 Вт
  • Входное напряжение: 220 В
  • Частота: 50 Гц
  • Ток холостого хода: не более 0,015 А
  • Выходное напряжение (холостой ход): 9,1 В

Физические параметры

  • Масса: 0,08 кг
  • Габаритные размеры: 33х28х26 мм
  • Номера выводов первичной обмотки: 1-5
  • Номера выводов вторичной обмотки: 7-9

Дополнительная информация

  1. Компания производит трансформаторы в течение 2-3 недель.
  2. Цена зависит от объёма заказа.
  3. Цена указана с НДС.
  4. Возможен заказ трансформаторов с другими параметрами в пределах габаритной мощности (1,5 Вт) по вашему техническому заданию. Для этого воспользуйтесь формой заказа на сайте.
  5. На сайте доступны для скачивания:
    • 3D-модель трансформатора (.step)
    • Посадочное место трансформатора (.pcblib)

Обратите внимание: Сайт не является публичной офертой; цены и сроки указаны ориентировочно. Рекомендуется уточнять актуальную информацию у менеджеров компании. При анализе чертежей учитывайте допуски размеров. 3D-модели соответствуют номинальным размерам.

Скачать 3D-модель трансформатора (.step)
Скачать посадочное место трансформатора (.pcblib)

Анализируйте допуски по чертежам!
3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
