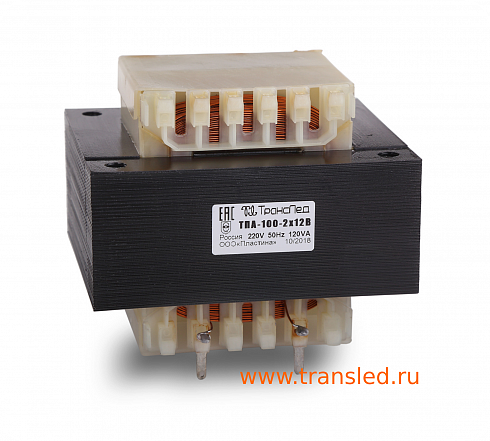

Трансформатор ТПА-100-2х12

3 582 руб.

ЦЕНА 0 - 29 шт. 3 582 руб.

ЦЕНА 30 - 499 шт. 3 409 руб.

ЦЕНА 500 - 999 шт. 3 237 руб.

ЦЕНА от 1000 шт. 3 064 руб.

Сроки производства: 2-3 недели

–

Внимание!

Сайт не является публичной офертой - цены и сроки приведены для ознакомления.

НДС - включен в стоимость

Рассчитать доставку Сертификаты Распечатать чертёж

Характеристики

Описание

3D модели

Максимальная выходная мощность: 100 Вт
Намотка: рядовая
Входное напряжение: 220 В
Номера выводов первичной обмотки: 2-5
Частота: 50 Гц
фазность: однофазный
климатическое исполнение: открытого исполнения
Выходное напряжение (номинальная нагрузка) : 12; 12 В
Выходное напряжение (холостой ход): 13,4; 13,4 В
Ток холостого хода не более: 0.09 А
Масса: 2.2 Кг
Габаритные размеры: 96х80х73 мм
Используемый тип магнитопровода: пластина
Типоразмер магнитопровода: EI 96
Монтаж: навесной
Номера выводов вторичных обмоток: 8-9;11-12
Ток номинальной нагрузки: 4.2; 4.2 А

Трансформатор выходным напряжением 12;12 В, ток 4,2;4,2 А, максимальная выходная мощность 100 Вт. Входное напряжение 220 В. Мы можем изготовить трансформатор с другими электрическими параметрами в пределах габаритной мощности по вашему техническому задани.

Скачать 3D-модель трансформатора (.step)

Анализируйте допуски по чертежам!
3D-модели выполнены по номинальным размерам. Отразить на них допуски нет возможности.
