Описание
Характеристики

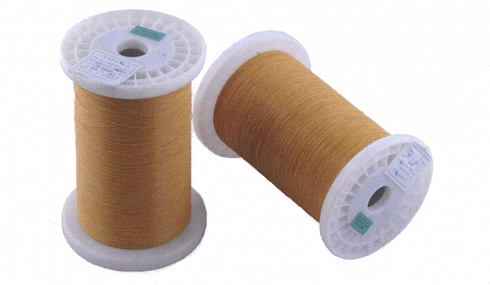

Обмоточный провод TIW-B (triple insulated wire) представляет из себя медный проводник круглого сечений покрытый тремя слоями электрической изоляции на полиамидной основе, выполнен в соответствии с международным стандартом IEC60317-20. Провод предназначен для намотки трансформаторов, катушек индуктивности, дросселей и имеет возможность облуживания без механического снятия изоляции.
Провод в тройной изоляции GPX-B, который мы поставляли ранее, больше нами не поставляется в связи с нестабильностью работы его производителя.

Характеристики провода в тройной изоляции TIW-B:
  1. Температурный индекс (нагревостойкости): b (130c).
  2. Напряжение пробоя  –  не  менее  6000 В, полностью  соответствует требованиям,  предъявляемым  к  проводам  с  усиленной изоляцией (тестовое напряжение 3000в, в течение 1мин).

  3. Изоляционный  слой  является  сложной композицией, состоящей из полиамидной и полиэфирной составляющих,   разработанной  на  основе  передового мирового  опыта  в  создании  материалов,  обладающих высокой  теплостойкостью,  с  одновременным сохранением возможности проведения операций пайки и облуживания без предварительного снятия изоляционного слоя. Температура облуживания не превышает 420с.

  4. Специальный  верхний  износостойкий  слой,  с коэффициентом трения менее 0,155.

  5. Стойкость  к  химическим  растворителям  и  пропиточным составам.

  6. Стандартный  цвет  желтый.  Возможность  поставки  по требованию  заказчика  проводов  разных  цветов.


Сравнение с традиционной технологией изготовления трансформаторов:


Представленные ниже два рисунка демонстрируют разницу в технологии изготовления трансформатора мощностью 20 Вт с применением провода в тройной изоляции и традиционного обмоточного провода.
Замена обмоточных проводов на провода с тройной изоляцией позволяет исключить такие технологические операции, как намотка изоляционных барьеров по краям каркаса и межобмоточной изоляции. Данное обстоятельство позволяет уменьшить примерно в два раза размер и массу трансформатора, что, в свою очередь, ведет к снижению стоимости материалов и трудозатрат. Значительно снижаются индуктивность рассеяния и распределённая емкость, улучшаются высокочастотные характеристики трансформатора.

Ассортимент проводов в тройной изоляции

Поддерживаем наличие на складе:


Наименование

Цена за 1 метр (у.е.)

Цена за 1 метр при заказе

менее одной катушки (у.е.)

Количество на катушке, м

Провод в тройной изоляции 0,20 мм

0,16

0,24

4000

Провод в тройной изоляции 0,25 мм

0,16

0,24

3000

Провод в тройной изоляции 0,32 мм

0,21

0,31

2500

Провод в тройной изоляции 0,40 мм

0,23

0,34

2000

Провод в тройной изоляции 0,45 мм

0,31

0,46

1500

Провод в тройной изоляции 0,70 мм

0,50

0,75

800

Таблица размеров проводов в тройной изоляции:

Провода, не указанные в таблице выше, возим только под заказа. Стоимость и сроки поставки рассчитает менеджер по запросу.

Провод/ проводник (мм)

Минимальная толщина изоляции (мм)

Номинальное значение (мм)

Наибольший наружный диаметр (мм)

Минимальное удлинение (%)

Сопротивление проводника (Ώ/м)

Номинальное значение

Допустимое отклонение

Мин.

Макс.

0.16

+/- 0.006

0.084

0.340

0.380

14

0.7966

0.9254

0.17

+/- 0.006

0.084

0.350

0.390

14

0.7086

0,8160

0.18

+/- 0.006

0.084

0.360

0.400

15

0.6345

0.7250

0.19

+/- 0.006

0.084

0.370

0.410

15

0.5714

0.6483

0.20

+/- 0.008

0.084

0.390

0.420

15

0.5076

0.5958

0.21

+/- 0.008

0.084

0.400

0.430

15

0.4621

0.5382

0.22

+/- 0.008

0.084

0.410

0.440

15

0.4225

0.4887

0.23

+/- 0.008

0.084

0.420

0.450

15

0.3877

0.4456

0.24

+/- 0.008

0.084

0.430

0.460

15

0.3571

0.4080

0.25

+/- 0.008

0.084

0.440

0.470

15

0.3299

0.3750

0.26

+/- 0.008

0.084

0.450

0.480

15

0.3058

0.3458

0.27

+/- 0.010

0.084

0.460

0.490

15

0.2801

0.3249

0.28

+/- 0.010

0.084

0.470

0.500

15

0.261

0.3012

0.29

+/- 0.010

0.084

0.480

0.510

20

0.2440

0.2801

0.30

+/- 0.010

0.084

0.490

0.540

20

0.2285

0.2611

0.32

+/- 0.010

0.084

0.510

0.560

20

0.2017

0.2285

0.35

+/- 0.010

0.084

0.540

0.590

20

0.1694

0.1900

0.36

+/- 0.010

0.084

0.550

0.600

20

0.1604

0.1793

0.37

+/- 0.010

0.084

0.560

0.610

20

0.1521

0.1694

0.40

+/- 0.010

0.084

0.610

0.660

20

0.1306

0.1444

0.45

+/- 0.010

0.084

0.660

0.710

20

0.1038

0.1134

0.50

+/- 0.010

0.084

0.710

0.760

20

0.08443

0.09146

0.55

+/- 0.020

0.084

0.760

0.810

20

0.06759

0.07818

0.60

+/- 0.020

0.084

0.810

0.860

20

0.05713

0.06528

0.65

+/- 0.020

0.084

0.860

0.910

20

0.04892

0.05533

0.70

+/- 0.020

0.084

0.910

0.960

20

0.04236

0.04749

0.75

+/- 0.020

0.084

0.960

1.010

20

0.03704

0.04121

0.80

+/- 0.020

0.084

1.010

1.060

25

0.03266

0.03609

0.85

+/- 0.020

0.084

1.060

1.110

25

0.02901

0.03188

0.90

+/- 0.020

0.084

1.110

1.160

25

0.02595

0.02836

0.95

+/- 0.020

0.084

1.160

1.210

25

0.02334

0.02539

1.000

+/- 0.030

0.084

1.210

1.260

25

0.02070

0.02334
